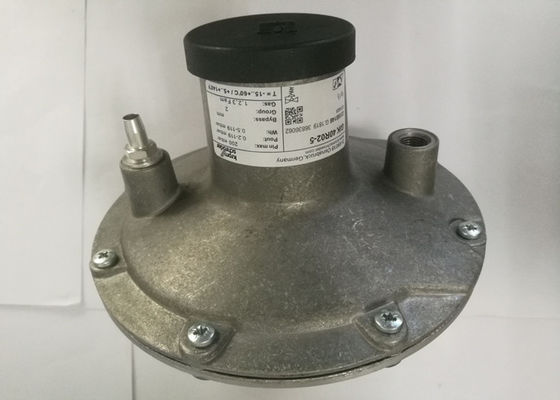

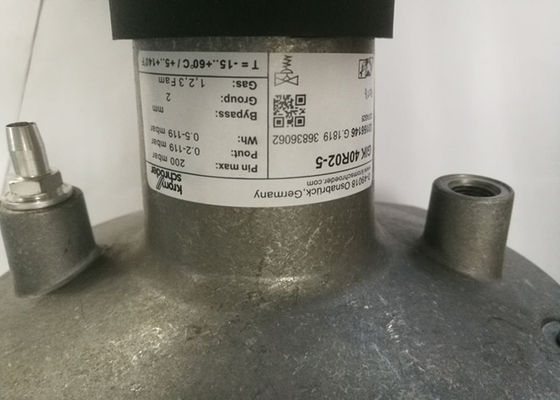

Модулирующая лампа газа регулятора GIK40R02-5 GIK50R02-5 коэффициента бренда Kromschroder для топления

Регулятор коэффициента бренда GIK40R02-5 Krom Schroder

Регулятор коэффициента GIK50R02-5

Применение
Регуляторы GIK и GIserve коэффициента газа/воздуха для поддержания постоянн коэффициента воздушно-газа и для того чтобы отрегулировать давление газа вверх по течению газовых горелок на установках без подогретого сгорания air.GIK и GI для управления модуляции, GIK. B с обходом для высокого/с контроля. Регулировка Zeropressure с набором преобразования.

Функция

Регулятор коэффициента газа/воздуха Krom Schroder активирован давлением линии воздуха для горения. Он регулирует давление выхода газа в 1:1 коэффициента к давлению управления воздушным движением. Емкость горелки поменяна с помощью клапана управления воздушным движением.
Зыбкост давления печи имеют такое же влияние на объеме газа и воздуха, таким образом значащ что газовоздушная смесь не изменяет. Низкий тариф огня может быть установил путем регулировать весну регулятора.
В случае высокого контроля (GIK. B), весна должен полно быть ослаблен. Минимальные подачи подачи только через обход. Установка на высоком огне выполнена через отверстия или клапаны на горелке.

Технические данные
GIK, GI
Тип газа: Природный газ, газ городка, LPG (газообразный), биологически произвел метан, GIK. L, GI. L только для воздуха.
Максимальное входное давление: 3 psig (200 mbar).

Давление управлением воздуха для горения: 0,2 до 48" WC (0,5 до 120 mbar).
Давление выхода: 0,08 до 47,5" WC (0,2 до 119 mbar).
Перепад давления между pe входного давления и PA давления выхода: максимальное 40" WC (100 mbar).
Диапазон регулирования передаточного числа: 1: 1.
Диаметр GIK обхода. B: GIK 15-25: стандарт 0,06 дюйма (1,5 mm), возможный до 0,157 дюйма (4 mm)
GIK 40-50: стандарт 0,197 дюйма (5 mm),
возможный до 0,354 дюйма (9 mm).
Регулировать ряд на минимальной подаче: - 1,2 до +1,2" WC (- 3 до +3 mbar).

GIK
Соединение: NPT-поток.
Соединение для линии управления: 1/4 NPT.
Снабжение жилищем: Алюминиевый.
Диафрагмы: Perbunan.
Место клапана: Алюминиевый.
Диск клапана: Пластмасса.
Уплотнение диска клапана: Perbunan.
Винт обхода: Латунь.
Температура окружающей среды:
-4 к +158°F (- 20 к +70°C).
