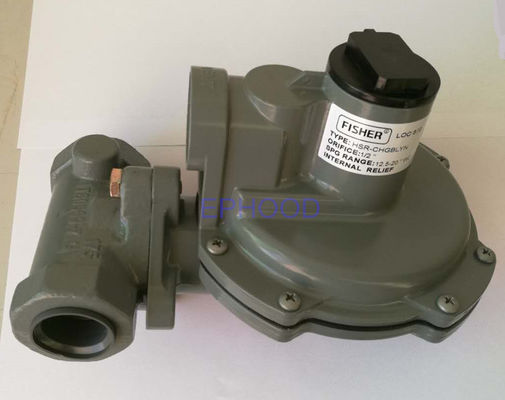

Литое железо клапанов пропана HSR-CHGBLYN Fisher с телом глобуса NPT 1 дюйма

Газовый регулятор HSR-CHGBLYN давления этапа бренда Fisher 2-ой

Тип HSR непосредственн-работал, весн-нагруженное давление уменьшая регуляторы для предусмотрения контроля в жилых, коммерчески, и промышленных применениях для естественного, изготовленного, или сжиженных нефтяных газов. Внутренний сброс через помощь диафрагмы уменьшить избыточное давление. Любое давление выхода над пунктом начало-к-разрядки нераздвижной весны клапана сброса двигает диафрагму с места клапана сброса, позволяющ избыточной атмосфере провентилировать. Регуляторы встречают ANSI B109.4/CGA 6,18.

Особенности
Тела угла
Тела глобуса
Большая емкость
Компактный дизайн
Сброс большой емкости внутренний
Соотвествует или превышает ANSI B109.4/CGA 6,18
Фиксированная точность фактора/PFM

Стили размера тела и соединения конца
1 x 1 дюйм, тело глобуса NPT

Позволяемое входное давление
Аварийная ситуация: бар 150 psig/10,3
Максимальное рабочее давение: бар 125 psig/8,6

Позволяемое давление выхода
Аварийный (кожух): бар 25 psig/1,7
Максимальное рабочее давение избежать внутренних частей повреждает: дифференциал 3 psi/0,21 бара над установкой давления выхода

Давление выхода
12,5 до 20 дюймов w.c. (31 до 50 mbar)

Ряды давления выхода регулятора давления fisher HSR

4 до 6 дюйма w.c. (10 до 15 mbar)

6 до 8 дюймов w.c. (15 до 20 mbar)

8 до 10 дюймов w.c. (20 до 25 mbar

10 до 12,5 дюймов w.c. (25 к 31mbar)

12,5 до 20 дюймов w.c. (31 до 50 mbar)

20 до 35 дюймов w.c. (50 до 87 mbar)

1,25 до 2,2 баров psig (0,09 до 0,15)

Регистрация давления
Внутренний

Возможности температуры
-20 к 160°F/-29 к 71°C

                                                Входное давление таблицы 1. максимальное работая

Ряды давления выхода таблицы 2.

Представление сброса таблицы 3.
