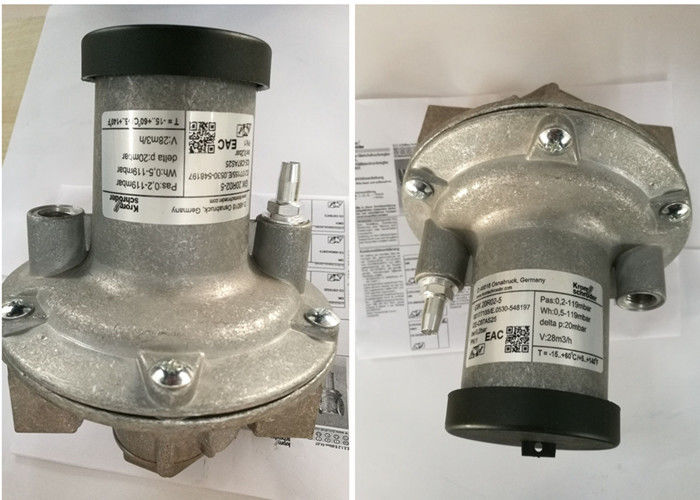

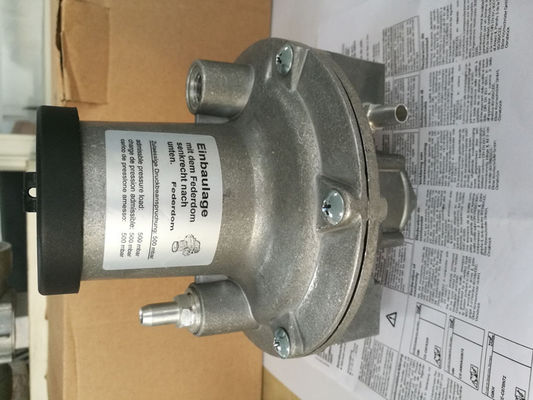

Регулятор GIK40R02-5 коэффициента Krom Schroder

Регулятор соотношения Krom Schroder Brand GIK20R02-5

Регулятор давления газа марки Krom Schroder клапан 200 Мбар Максимальное давление работы GIK20R02-5

Регулятор соотношения Krom Schroder имеет следующие модели: GIK20R02-5; GIK25R02-5; GIK40R02-5; GIK50R02-5

Применение
Регуляторы соотношения газ/воздух GIK и GI служат для поддержания постоянного соотношения воздух-газ и регулирования давления газа вверх по течению от газовых горелки в установках без предварительно подогретого воздуха сгорания.GIK и GI для модулирования управления, GIK..B с обходом для управления высоким/низким/отключенным.

Функция

Регулятор соотношения газ/воздух активируется давлением воздуховода сгорания. Он регулирует давление на выходе газа в соотношении 1:1 к давлению регулирования воздуха.Мощность горелки варьируется с помощью клапана управления воздухом.
Колебания давления печи оказывают одинаковое влияние на пропускную способность газа и воздуха, что означает, что смесь газ-воздух не меняется.
В случае высокого/низкого регулирования (GIK..B) пружина должна быть полностью расслаблена. Минимальный поток протекает только через обход.Настройка на высоком огне осуществляется через отверстия или клапаны на горелке.

Технические данные
GIK, GI
Вид газа: природный газ, городской газ, СПГ (газообразный), биологически добываемый метан, GIK..L, GI..L только для воздуха.
Максимальное давление на входе: 3 псиг (200 мбар).

Давление регулирования воздуха сгорания:0.2 до 48 "WC (0,5 до 120 mbar).
Давление выхода:0.08 до 47,5 "WC (0,2 до 119 mbar).
Дифференциальное давление между давлением входа pe и давлением выхода pa: максимум 40 "WC ((100 mbar).
Соотношение передачи: 1:1.
Диаметр обхода GIK..B:GIK 15 ′′25: стандартный 0,06 дюйма (1,5 мм), возможно до 0,157 дюйма (4 мм)
GIK 4050: стандартный 0,197 дюйма (5 мм),
возможно до 0,354 дюйма (9 мм).
Диапазон регулировки при минимальном потоке: -1,2 до +1,2 ¢WC (-3 до +3 mbar).

GIK
Подключение: NPT-провод.
Подключение к линии управления: 1/4 NPT.
Оборудование: алюминий.
Диафрагмы: пербунан.
Сиденье клапана: алюминий.
Диск клапана: пластик.
Печать диска клапана: пербунан.
Байпасный винт.
Температура окружающей среды
-4 до +158°F (-20 до +70°C).
