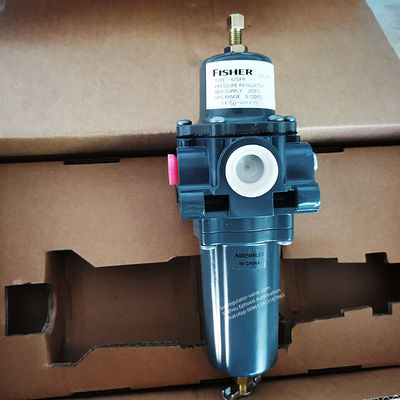

регулятор давления Фишер модели 67ДФР уменьшая для уменьшения давления

Регулятор фильтра поставки аппаратуры Fisher 67DFR

Регулятор фильтра Fisher 67DFR имеет фильтр и внутренний клапан сброса с мягким местом для надежного выключения без видимой утечки.

Модель Fisher 67DFR регуляторов типично использована для того чтобы поставить постоянн уменьшенное давление газообразных жидкостей к пилот-работанный
регуляторы и другое пневматическое инструментирование. Как показано в доступной таблице конфигураций, ассортимент регуляторов
имеет в распоряжении соотвествовать разнообразные подачи.

Доступные конфигурации


Возможности температуры
С нитрилом (NBR):
Стандартный скреплять болтами: -20 к 180°F/-29 к 82°C
С датчиками: -40 к 180°F/-40 к 82°C

Представление сброса Fisher 67CFR внутреннее

Низкая емкость для небольшой утечки места только; другую защиту от перенаддува необходимо обеспечить если входное давление может превысить максимальную оценку давления идущего дальше по потоку оборудования или превышает максимальную оценку давления выхода регулятора.

Умная стравливающая точка отсчета задерживающего клапана

6 psi/0,41 дифференциала бара

Регулятор фильтра Fisher 67CFR: Возможности фильтра

Свободная область: 12 раз зона трубы

Оценка микрона: Фильтр полиэтилена (стандарт): 5 микронов стекла - фильтра волокна (опционного): 5 микронов PVDF или фильтра нержавеющей стали (опционного): 40 микронов

Положение сброса случая дренажного клапана и весны

Выровнянный со стандартом входа, другие положения опционные

Принцип деятельности

Давление регулятора фильтра 67CFR идущее дальше по потоку зарегистрировано внутренне на более низкой стороне диафрагмы. Когда идущее дальше по потоку давление регулятора фильтра при или над установленным давлением, штепсельная вилка клапана держится против ce orifi и никакое ow fl через регулятор. Когда повышения требования, идущие дальше по потоку падения давления немножко позволяя весне удлинить, двигающ стержень вниз и штепсельную вилку клапана далеко от ce orifi. Это позволяет ow fl через регулятор.

Внутренний сброс (типы 67CR, 67CSR, 67CFR, и 67CFSR)

Если по какой-либо причине, вне нормальных эксплуатационных режимов, идущее дальше по потоку давление превышает setpoint регулятора, то сила созданная идущим дальше по потоку давлением поднимет диафрагму до тех пор пока диафрагма не будет поднята месту сброса. Это позволяет подаче через сброс знака внимания. Клапан сброса на типе 67CR, 67CSR, 67CFR, или 67CFSR штепсельная вилка эластомера которая предотвращает утечку воздуха от идущего дальше по потоку к атмосфере во время нормального функционирования, таким образом сохраняя воздух завода.

Умное стравливающое Airset

В некоторых случаях, пожеланы, что выматывает идущее дальше по потоку давление если входное давление потеряно или падает под setpoint регулятора. Например, если регулятор установлен на оборудование, то которое временами не имеет никакое требование подачи а предполагает к противороту на разгерметизации входное давление. Типы 67CFR и 67CFSR можно приказать с умным стравливающим вариантом который включает контрольный клапан внутреннего контроля для этого применения. Во время деятельности, если входное давление потеряно, или уменшений под setpoint регулятора, идущее дальше по потоку давление назад пропустит перед через регулятор и задерживающий клапан. Этот вариант исключает потребность для фиксированного кровотечения по потоку регулятора, таким образом сохраняющ воздух завода.

Защита от перенаддува

Регуляторы фильтра серии 67C имеют максимальные оценки давления выхода которые ниже чем их оценки входного давления максимума. Сбрасывать давления или ограничительное приспособление давления необходимы если входное давление может превысить максимальную оценку давления выхода.

Типы 67CR, 67CSR, 67CFR, и 67CFSR имеют клапан сброса низкой емкости внутренний для небольшой утечки места только. Другую защиту от перенаддува необходимо обеспечить если максимальное входное давление может превысить максимальную оценку давления идущего дальше по потоку оборудования или превышает максимальную оценку давления выхода регулятора.
