Модель клапана управления по направлению 3DREP6C Rexroth клапана соленоида Rexroth

Пропорциональный клапан уменьшения 3DREPE давления 6C

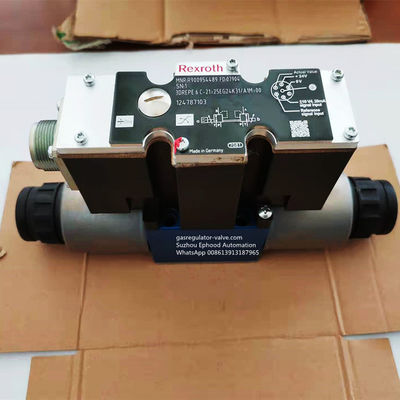

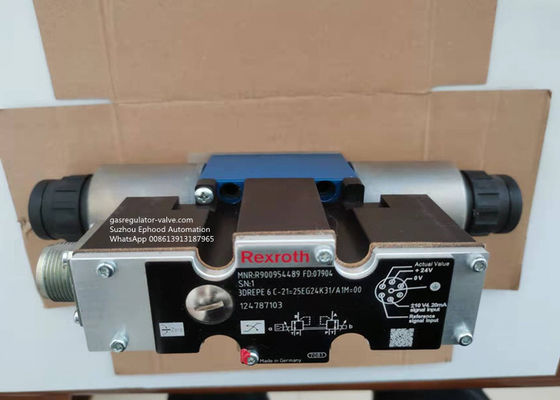

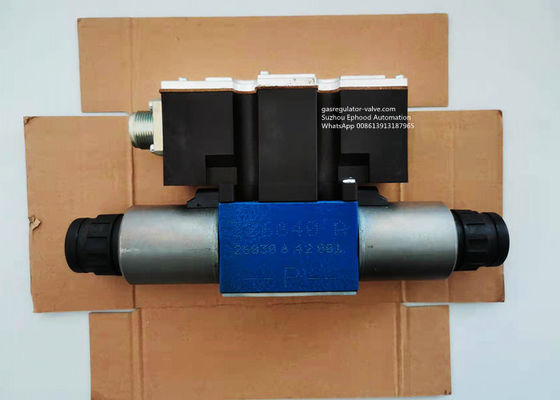

Модель 3DREPE 6C 2125 НАПРИМЕР. 24K31/A1M=00 Rexroth водяной задвижки, P/N R900954489

Пропорциональный клапан сброса давления в трехсторонней версии

С интегрированной электроникой контроля

Атрибуты продукта

Особенности

– Direct управляемые пропорциональные клапаны для контролировать давление и направление подачи

– Деятельность посредством пропорциональных соленоидов с центральным потоком и отделяемой катушкой

– Установка Subplate: Перенося картина согласно ISO 4401

– Ручное преодоление автоматики, опционное

– Весн-центризованная катышка контроля

– Тип 3DREPE с интегрированной электроникой контроля

– Электроника внешнего контроля для типа 3DREP:

• Тип VT-VSPA2-1-2X/сетноых-аналогов усилителей… в формате Eurocard (отдельный заказ)

• Тип VT-VSPD-1-1X/усилителя цифров… в формате Eurocard (отдельный заказ)

• Электрический тип VT 11118 усилителя в модульном проектировании

Функция, раздел

Трехсторонний тип 3 DREP 6. клапана уменьшения давления сразу эксплуатируемый пропорциональными соленоидами. Он использован для того чтобы преобразовать электрический входной сигнал в пропорциональный выходной сигнал давления.

Пропорциональные соленоиды controllable соленоиды DC влажн-штыря с центральным потоком и отделяемой катушкой. Соленоиды выборочно сработаны электроникой внешнего контроля (типом 3DREP) или электроникой внутреннего контроля (типом 3DREPE).

Настройте:

Клапан по существу состоит из:

– Снабжение жилищем (1) с поверхностью соединения

– Контроль наматывает (2) с катышкой давления измеряя (3, 4)

– Соленоиды (5, 6) с центральным потоком

– Выборочно интегрированная электроника контроля (7)

Функция:

Давление в a или b установило посредством пропорциональных соленоидов. Количество давления зависит от течения.

С выключенными соленоидами (5, 6), катышка контроля (2) держатся в центральном положении посредством весен давления (8). Порты a и b подключены с t так, что рабочая жидкость сможет пропустить к танку без затруднений.

Приказывая детали для выбора номера модели
