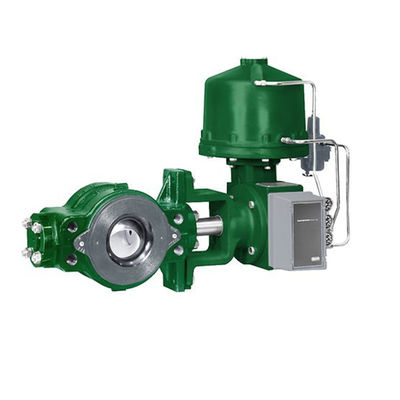

Зеленый привод диафрагмы Fisher, модулирующая лампа газового регулятора V250 Fisher

Модулирующая лампа Fisher V250

Hi модулирующая лампа шарика ‐ V250 роторная конструирована для тяжелые дросселировать и дальше ‐ обязанности ‐ с применений. В зависимости от размера, этот клапан устанавливает между фланцами 2 трубопроводов CL600 или CL900. Клапан V250 доступен с одиночным уплотнением шарика, кольцом подачи, или двойной конструкцией уплотнения ‐. Одиночные конструкции уплотнения ‐ использованы в плотных применениях выключения; конструкция кольца подачи может удовлетворять более высокие требования к температуры. Двойная конструкция уплотнения ‐, с уплотнением в отверстиях входа и выхода, использована в применениях выключения ‐ двухнаправленной подачи. Hi шариковый клапан ‐ V250 типично использован для применений дросселировать и контролируемая подачи в передающих линиях газа, распределении газа, или жидкостных трубопроводах.

Особенности

1.  Высокое падение давления Возможност-зависящ от конструкции, клапан V250 способно на максимального статического перепада давления бара 103 (1500 psi) на 82°C (180°F) для CL600, и бара 155 (2250 psi) для конструкций CL900 на 38°C (100°F) для стали LCC и CF8M (нержавеющей стали 316).
2.  Эффективное Деятельност-сплющенное ‐ шарика полигона ‐ к соединению вала ‐ (см. диаграмму 4) и зажатое splined соединение привода (см. диаграмма 5) извлекает потерянные движение или deadband из поезда привода для применений дросселируя контроля.
3.  Превосходная подача Контрол-уменьшила дизайн порта шарика обеспечивает доработанную равную характеристику подачи процента и превосходную характеристику ответа.
4.  Плотное Выключени-выключение с уплотнением шарика V250 0,0001 процента максимальной способности.
5.  Большая конструкция шарикового клапана Capacities-V250 предлагает большие емкости чем обычные нормальные вентили и для compressible и incompressible жидкостей.
6.  Кислые Возможност-материалы обслуживания доступны для применений регулируя кислое обслуживание. Эти материалы исполняют с требованиями ‐ 2002 NACE MR0175.
7.  Длинным дизайн вала привода Жизн-давления обслуживания сбалансированный ‐ с ‐ PTFE выровнял подшипники и ‐ давления помогло расположению запечатывания вала обеспечивает на длинная жизнь надежного обслуживания.
8.  Минимальные шарик части ‐ обслуживания-2 и собрание вала учитывают полный тщательный осмотр отделки; замена частей сдержана к минимуму.
9.  Система в реальном маштабе времени превосходных экологических возможностей- опционная нагруженная пакуя конструирована с очень ровными поверхностями вала и загрузкой в реальном маштабе времени для предусмотрения превосходного запечатывания.

Доступная конфигурация

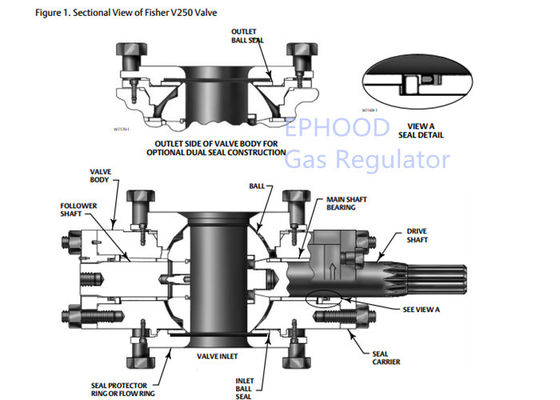

Собрание шарикового клапана Flangeless с одиночным уплотнением шарика, кольцом подачи, или двойным уплотнением шарика

Стили размеров тела клапана и соединения конца

Клапаны NPS 4 до 12 flangeless сохраненные линией болтами с буртиком и конструированные для приспособления между CL600 или CL900 подняли сторону ‐ или тип совместные фланцы ‐ кольца (ASME B16.5) клапаны NPS 16 до 24 flangeless сохраненные линией болтами с буртиком и конструированные для приспособления между CL600 поднял сторону ‐ или тип фланцы ‐ кольца соединения (ASME B16.5)

Максимальное входное давление

NPS 4 до 12 последовательные с CL600 или CL900 (ASME B16.34) NPS 16 до 24 последовательным с CL600 (ASME B16.34)

Максимальный - позволяемое падение давления выключения

Одиночное уплотнение ‐ и двойная конструкция уплотнения ‐: См. диаграмму 2.

Конструкция кольца подачи: Ограниченный оценкой температуры ‐ давления тела клапана

Классификация выключения

Одиночное уплотнение ‐ и двойные конструкции уплотнения ‐: 0,0001% из максимальной емкости клапана (более менее чем 1% из класса ‐ 2 IV, ANSI/FCI 70 и ‐ IEC 60534 конструкция кольца подачи 4): 1% из максимальной емкости клапана
