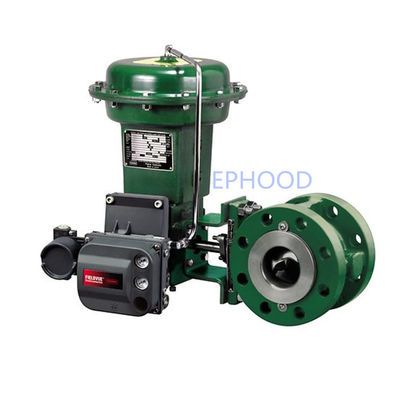

Fisher привод мембранного клапана возвращения 1052 весен, привод диафрагмы роторный

Fisher привод диафрагмы возвращения 1052 весен роторный

Приводы 1052 диафрагмы весн-возвращения Fisher роторные приводятся в действие splined клапаны вала роторные и соответствующие для включено-выключено или дросселируя обслуживания. Конструированный для легкой установки широкого ряда вариантов: переключатели предела, переключатели указания положения, позиционеры, и.

Основное различие между этими приводами что привод 1052 имеет регулятор весны который середины оно могут быть использованы с или без позиционера, в зависимости от требований к обслуживания. Привод 1051, в дросселируя обслуживании, нормально оборудован с позиционером клапана. См. для того чтобы отделить бюллетени для данных по клапана и позиционера.

Оба типа привода конструированы для легкой установки широкого ряда вариантов: переключатели предела, переключатели указания положения, позиционеры, и. Применимость варианта меняет с размером привода. См. спецификации таблица и таблица 4 для

данные по применимость и спецификации варианта.

Особенности

Приводы применения типа гибкост 1051 и 1052 роторные доступны с конструкцией недостатк-открытых или недостатк-конца и могут быть установлены в любом из 4 положений установки привод-клапана. Для положений установки. Эти приводы можно установить на широком ряде клапанов Fisher_ (стиля f или установки g), или использовать с другим оборудованием (стилем h или установкой j).

Минимальный мертвый Диапазон-одиночный совместный рычаг с splined и зажатым рычагом уменьшает потерянное движение и улучшает точность контроля.

Конструкция длинного обслуживания Жизн-изрезанная обеспечивает стабильность, коррозионную устойчивость, и

защита от деформации если перенаддув происходит.

рычаг Безопасност-Привод-клапана совершенно заключен, но регулировка упаковки клапана остается доступной без извлекать все части. Для безопасности во время разборки, весна

обжатие проконтролировано на типе приводе 1051. Тип привод 1052 имеет внешне доступный регулятор весны для того чтобы сбросить обжатие весны.

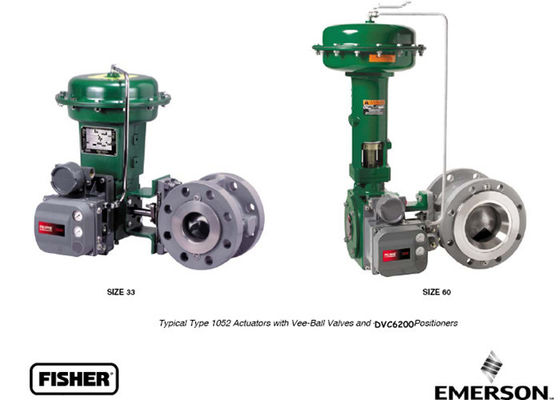

Доступные конфигурации

Тип 1051: Для включеный-выключеного обслуживания или для дросселировать

Тип 1052: Для включеный-выключеного обслуживания без позиционера или для дросселируя обслуживаний с или без

позиционер.

Сразу действовать: Увеличивая нагружая давление расширяет штангу диафрагмы из бочонка весны.

Размеры привода

Тип 1051: Размер 33, размер 40, и размер 60

Тип 1052: Размер 20, размер 33, размер 40, размер 60, и размер 70

Стандартные ряды давления диафрагмы

Размеры 20 и 60: бар 0 до 1,2 бар (0 до 18 psig), 0 до 2,3 (0 до 33 psig), и 0 до бару 2,8 (0 до 40 psig)

Размеры 33 и 40: бар 0 до 1,2 (0 до 18 psig), бар 0 до 2,3 (0 до 33 psig),

бар 0 до 2,8 (0 до 40 psig), и 0 до бару 3,8 (0 до 55 psig)

Размер 70: бар 0 до 2,3 бар (0 до 33 psig), 0 к 2.8bar (0 до 40 psig), и 0 до 3,8

(0 до 55 psig)

Давление максимальной диафрагмы определяя размер

Размер 20: бар 3,4 (50 psig)

Размер 33: бар 3,8 (55 psig)

Размер 40: бар 4,5 (65 psig)

Размер 60: бар 2,8 (40 psig)

Размер 70: бар 3,8 (55 psig)

Давление максимальной диафрагмы покрывая

Размер 20: бар 4,1 (60 psig)

Размер 33: бар 4,5 (65 psig)

Размер 40: бар 5,2 (75 psig)

Размер 60: бар 3,4 (50 psig)

Размер 70: бар 4,5 (65 psig)
