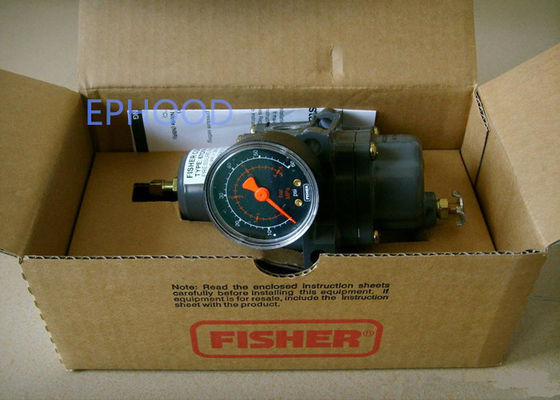

67CFR Приборопровод Фишер Газорегулятор Фишер Регулятор давления клапан для снижения давления 67CFR-237

Регулятор фильтра питания прибора Fisher

Фишер 67CFR:регулирующие фильтры имеют внутренний рельефный клапан смягкое сиденье для надежного закрытия без заметных утечек.

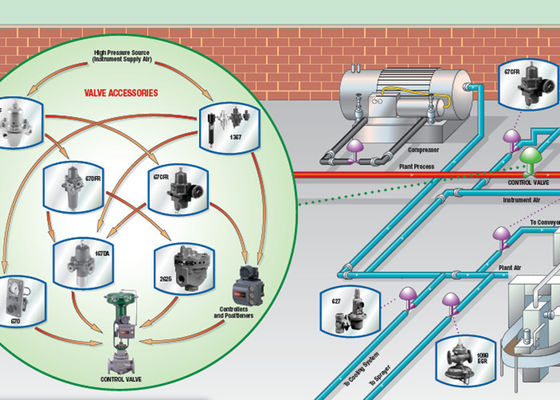

Fisher 67CFR-237 регулировщики прямого действия и регулировщики фильтра обычно используются для обеспечения постоянно контролируемого, сниженного

Они подходят для большинства воздушных или газовых применений.

Другие приложения включают в себя обеспечение сниженного давления на воздушные насосы, воздушные струи и распылительные пушки.

Типы фильтров 67CFR

Свободная зона:12 раз площадь трубы

Микронный рейтинг:Полиэтиленовый фильтр (стандарт): 5 микронФильтр из стекловолокна (необязательно):5 микроновФильтр из ПВДФ или нержавеющей стали

(необязательно):40 микрон

Местонахождение отводного клапана и вентиляции пружины

Выровняется со стандартным входом, другие позиции необязательны

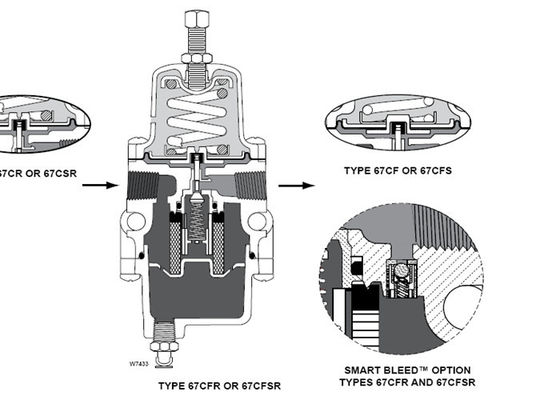

Принцип работы

Давление вниз по течению регистрируется внутри на нижней стороне диафрагмы.

При установке давления, клапанная розетка удерживается против отверстия, и через регулятор не проходит поток.

Давление слегка падает вниз по течению, что позволяет пружине растянуться, отталкивая ствол вниз и клапанную розетку от отверстия.

Это позволяет проходить через регулятор.

Внутреннее облегчение (модель Fisher 67CFR)

Если по какой-то причине, за пределами нормальных условий работы, давление вниз по течению превышает установленную норму регулятора, сила

Это позволяет потоку через рельефное сиденье.

Рельефный клапан типа 67CFR представляет собой эластомерную розетку, которая предотвращает утечку воздуха из низового потока в атмосферу.

при нормальной работе, тем самым сохраняя воздух растений.

Доступные конфигурации

Размер тела и стиль конца соединения
1/4 дюйма НПТ

Максимальное впускное давление (нагрузка на корпус)
250 псиг / 17,2 бара
Давление на выходе
0-60 psi

Регистрация давления
Внутренние

Способность к температуре
С нитрилом (NBR):
Стандартные болты:-20 до 180°F / -29 до 82°C
С измерителями:-40 до 180°F / -40 до 82°C
