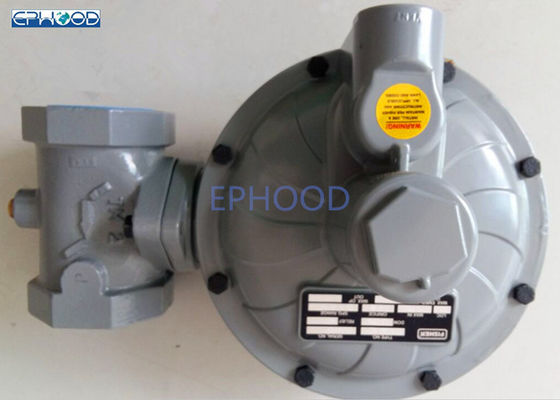

Коммерчески Fisher контролирует цель высокой гибкости регулятора Multi

Газовый регулятор клапана уменьшения давления серии Emerson Fisher CS400 коммерчески
Непосредственн-работаемые серии Fisher CS400, весн-нагруженные регуляторы обеспечивают давлени-уменьшение применений для коммерчески и светлых промышленных установок. Эта гибкость обеспечена многочисленными размерами тела и соединениями конца, установками давления выхода, размерами отверстия, так же, как вариантом для регистрации внутреннего или внешнего давления. В дополнение к гибкости применения, серия CS400 предлагает множественные варианты защиты от перенаддува для того чтобы соотвествовать ваши на прикладных требованиях.

Особенности
* большое разнообразие размеров тела и соединений конца
* фиксированные возможности точности измерения фактора/фактора давления (PFM)
* автомобиль с откидным верхом поля от внутренний воспринимать к внешний воспринимать для широко открытой конструкции монитора
* доступный в литом железе серого цвета, дуктильном утюге, и материалах стального тела
* только стандартные инструменты требуемые для регулировки давления и удаления отверстия
* легкий для поддержания

Спецификации
Материал тела, размер соединения конца и стили, оценка давления
Литое железо серого цвета, 1-1/2» NPT* 1-1/2» NPT и 2" NPT*2» NPT
175psi/12.1bar
Дуктильный утюг, 1-1/2» NPT* 1-1/2» NPT и 2" NPT*2» NPT
290psi/20bar
Максимальное входное давление
бар 175 psig/12,1, видит таблицу 2
Ряды давления выхода
Регулятор: См. таблицу 5
Регистрация давления
Внутренний или внешний
Приблизительный вес: С продетым нитку телом
Тип CS400: 5 kg
Заявление и данные по соответствия PED
Серия продукта CS400 в соответствии с PED оборудования давления директивным исключение 97/23/EC.The к этому прежнему заявлению тип CS403 который пока не аттестованы, что соответствует
с директивой PED.
Регулятор давления не требует никакого дополнительного аксессуара в верхней части потока безопасности для защиты против избыточного давления сравненного со своим давлением PS дизайна, когда перед уменьшающ станцию определять размер для максимального идущего дальше по потоку случайного принципа <>MIPd деятельности
Тип деятельность регулятора CS400 низкопробная
См. для того чтобы вычислять серии Fisher CS400 когда идущие дальше по потоку уменшения требования, давление под повышениями диафрагмы. Это давление преодолевает установку регулятора (которая набор к регулировочная пружина регулятора). Через действие собрания столба толкателя, рычага, и стержня клапана, диск клапана двигает ближе к отверстию и уменьшает подачу газа. Если повышения требования идущие дальше по потоку, давление под уменшениями диафрагмы. Сила весны нажимает собрание столба толкателя вниз, движения диска клапана далеко от отверстия, и подача газа увеличивает по потоку по мере того как регулятор раскрывает в ответ на уменьшенное давление под диафрагмой.
Тип регулятор CS400IR включает внутренний клапан сброса для защиты от перенаддува. Если идущее дальше по потоку давление превышает установку регулятора 7 до 28 дюймами w.c. /17 до 69 mbar (в зависимости от используемого mainspring), клапан сброса раскрывает и сверхнормальный газ провентилирован через сброс стабилизатора в верхнем случае весны.
Общие инструкции установки
Перед установкой регулятора,

• Проверите для повреждения, которое могло произойти во время пересылки.
• Проверите для и извлеките любые грязь или материал, которая могут аккумулировать в теле регулятора.
• Дуньте вне любые твердые частицы, грязь или пентагидрат сульфата меди в медном трубопроводе и трубопроводе.
• Приложите смесь трубы к внешним нарезкам трубы перед установкой регулятора.
• Убеждайтесь что подача газ через регулятор в таком же направлении как стрелка на теле. Соединения «входа» и «выхода» ясно отмечены.
• Конструируя давление уменьшая станцию используя регулятор серии CS400, сделайте анализ если необходимо учесть влияния ветра, снега, и температуры для избежания ненужных нагрузки и движения к фланцам оборудования.

Положение установки
Установленный регулятор должен адекватно быть защищен от движения автотранспорта и повреждения от других внешних источников.

Ряды давления выхода таблицы 5.
