Сразу эксплуатируемая модель газового регулятора 630 Fisher

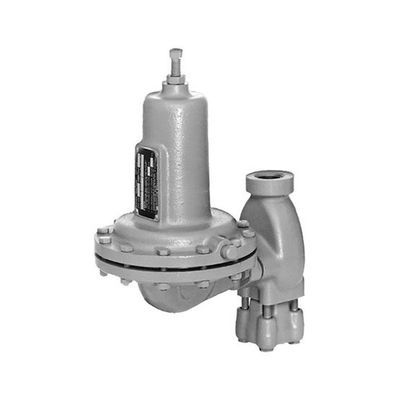

Модель газового регулятора 630 Fisher

Введение

Тип 630 большие регуляторы газового регулятора Fisher Джо сразу работаем, весн-нагруженный, давление уменьшая регуляторы. Они доступны в 1 и размерах 2-дюймовых/DN 25 и 50 тела, и они конструированы для максимальных входных давлений к давлениям бара 1500 psig/103 и выхода от 3 до 500 psig/0,21 до бар 34,5. Тип 630 можно использовать с природным газом, воздухом, или разнообразие другими газами для таких применений как регуляторы ферм-крана первой стадии или высоконапорные промышленные регуляторы. Тип 630 можно преобразовать в поле к клапану сброса или доступен как тип клапан сброса 630R/регулятор обратного давления; см. отдельный тип бюллетень 630R (71.4:630R) для информации.

Особенности

• Высокие давления Возможност-входа давления до бар 1500 psig/103 и давления контроля до бар 500 psig/34,5.

• Изрезанный Конструкци-компактный, крепкий дизайн и твердая конструкция металла обеспечить сильный, надежный, продолжительный регулятор.

• Улучшайте низкое давление Контрол-Fisher 630 доступен и в конструкциях высоконапорных и низкого давления; блоки низкого давления имеют более большую зону диафрагмы для предусмотрения более точного контроля установок низкого давления.

• Материалы кислой газовой службы Возможност-опционные доступны для применений регулируя кислые газы. Эти конструкции исполняют с рекомендациями NACE международного MR0175.

Спецификации

Размеры тела

1 и 2-дюймовое/DN 25 и 50

Стиль соединения конца

NPT, ASME CL150 RF, CL300 RF, или CL600 RF

Максимальные входное давление и падения давления

До бар 1500 psig/103, видит таблицу 1

Максимальное давление выхода

До бар 500 psig/34,5, видит таблицу 2

Ряды давления выхода

3 до 500 psig/0,21 до бар 34,5, видят таблицу 2

Регистрация давления

Внутренний

Конструкционные материалы

Тело: Литое железо, или сталь

Случай весны и переходник диафрагмы:

Литое железо или сталь

Отверстие: Латунь или нержавеющая сталь

Диск клапана: Нитрил (NBR), нейлон (PA), политетрафторэтилен (PTFE), или перфторуглеводород (FKM)

Держатель диска клапана: Несущая клапана латуни или нержавеющей стали: Латунь или нержавеющая сталь

Диафрагма: Неопрен (CR) или перфторуглеводород (FKM)

Набивки тела входа: Медь с латунной отделкой или нержавеющая сталь с отделкой нержавеющей стали

Все другие набивки: Состав

Рычаг: Цинк-покрытые сталь или нержавеющая сталь

Соединитель диафрагмы: Алюминий с латунной отделкой или нержавеющая сталь с отделкой нержавеющей стали.

Pitot трубка: Нержавеющая сталь

Весна регулятора: Покрытая сталь

Винт для установки: Сталь

Плита диафрагмы: Цинк-покрытая сталь

Верхнее место весны: Цинк

Понизьте место весны: Цинк-покрыл стальное (низкое давление) или оцинковывайте (высокое давление)

Сброс: Тип Y602-9

Сброс случая весны

1/4 NPT

Варианты

Протектор диафрагмы PTFE, винт для установки провод-уплотнения, и NACE

Установка

Эти регуляторы могут быть установлены в любое положение. Некоторые установки могут требовать удаленной линии сброса. Защитите все отверстия сброса против входа дождя, снега, твердых частиц, или любого другого материала который может заткнуть отверстие.

Направление тока через тело регулятора должно находиться в направлении показанном стрелкой направления подачи нашло на теле регулятора.

Защита от перенаддува

Как в случае с большинств регуляторами, эти регуляторы имеют оценку давления выхода которая ниже чем оценка входного давления. Защита от перенаддува необходима если фактическое входное давление может превысить оценку давления выхода.

Деятельность регулятора под пределами определенными в Tables1 и 2 не исключают возможности повреждения от внешних источников или от твердых частиц в трубопроводе. Регулятор должен быть проверен для повреждения после любого условия избыточного давления.
