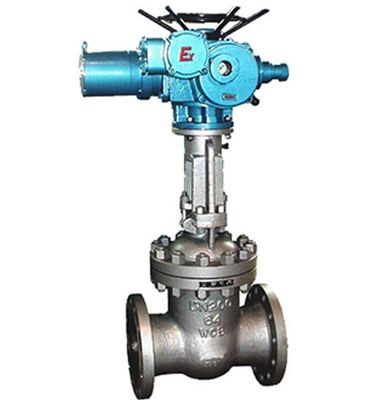

Электрический двигатель литой стали привелся в действие запорную заслонку клапана электрическую сработанную

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	SUFA
Сертификация:	(DNV)ISO9001,(DNV)ISO14001,CE0035
Номер модели:	ХК14С, Х42С, Х41С, Х44С

Оплата и доставка Условия:

Количество мин заказа:	1 набор
Цена:	USD 50~500/set
Упаковывая детали:	Деревянная коробка, коробка переклейки, коробка коробки, паллет
Время доставки:	не позднее 8-12 рабочих дней на квитанции о получении платежа
Условия оплаты:	T/T, западное соединение, MoneyGram, L/C
Поставка способности:	500 наборов/месяц

контакт

Подробное описание продукта

Размер:

ДН 40~ДН 800

Давление:

ПН10/ПН16

Лицом к лицу:

ЭН558-1

Соединение фланца::

ЭН1092 ПН10/16

Выделить:

электрически управляемая модулирующая лампа

Электрический сработанный шариковый клапан

Электрический, соединение фланца, открытый тип твердые одиночные ворота клина, материал поверхности для заклеивания места нержавеющая сталь, номинальное давление PN26, тело клапана материал запорная заслонка литой стали

Техническое требование

1. Дизайн и. изготовление: GB/T12234

2. Лицом к лицу: CB/T12221

3. Служить фланцем концы: JB/T 79-94

4.Testing и проверка: GB/T13927

НЕТ.	Имя	Материал	НЕТ.	Имя	Материал
1	тело	WCB	9	Упаковка	Графит
2	Место	STL	10	Болт	45
3	Клин	WCB+STL	11	Гайка шестиугольника	35
4	Стержень	2Cr13	12	Железа	WCB
5	Стержень	35	13	Хомут	WCB
6	Гайка шестиугольника	45	14	Подшипник
7	Набивка	304+Graphite	15	Гайка стержня	ZQAL9-4
8	Bonnet	WCB	16	Электрический силовой привод	Компоненты

Электрический двигатель литой стали привелся в действие запорную заслонку клапана электрическую сработанную 0

Электрический двигатель литой стали привелся в действие запорную заслонку клапана электрическую сработанную 1

Технические данные

PN (MPa)	DN (mm)	Стандартное значение								значение ссылки			Код электрического силового привода
PN (MPa)	DN (mm)	L	D	D1	D2	b	f	Z-φd	L1		H	вес (kg)
1,6	50	250	160	125	100	16	3	4-φ18	590		678	90	DZWl0A
	65	265	180	145	120	18	3	4-φ18	590		693	96	DZWl5A
	80	280	195	160	135	20	3	8-φ18	590		755	108	DZW20A
	100	300	215	180	155	20	3	8-φ18	590		820	126	DZW20A
	150	350	280	240	210	24	3	8-φ23	590		994	199	DZW20A
	200	400	335	295	265	26	3	12-φ23	590		1138	254	DZW30A
	250	450	405	355	320	30	3	12-φ25	810		1409	310	DZW45A
	300	500	460	410	375	30	4	12-φ25	810		1588	391	DZW60
	350	550	520	470	435	34	4	16-φ25	830		1755	729	DZW90
	400	600	580	525	485	36	4	16-φ30	830		1902	992	DZWl20
	450	650	640	585	545	40	4	20-φ30	870		214l	1168	DZWl80
	500	700	705	650	608	44	4	20-φ34	870		2276	1222	DZW250
	600	800	840	770	718	48	5	20-φ41	870		2474	1376	DZW250
2,5	50	250	160	125	100	20	3	4-φ18	590		678	95	DZWl0A
	65	265	180	145	120	22	3	4-φ18	590		693	99	DZWl5A
	80	280	195	160	135	22	3	8-φ18	590		755	113	DZW20A
	100	300	230	190	160	24	3	8-φ23	590		820	132	DZW20A
	150	350	300	250	218	30	3	8-φ25	590		934	206	DZW30A
	200	400	360	310	278	34	3	12-φ25	590		1138	257	DZW30A
	250	450	425	370	332	36	3	12-φ30	810		1409	317	DZW45A
	300	500	485	430	390	40	4	16-φ30	810		1588	412	DZW60A
	350	550	550	490	448	44	4	16-φ34	830		1750	750	DZW90
	400	600	610	550	505	48	4	16-φ34	830		1902	1042	DZWl20
	450	650	660	600	555	50	4	20-φ34	870		2141	1275	DZWl20
	500	700	730	660	610	52	4	20-φ41	870		2276	1420	DZWl80
	600	800	840	770	718	56	5	20-φ41	870		2474	1522	DZW250
