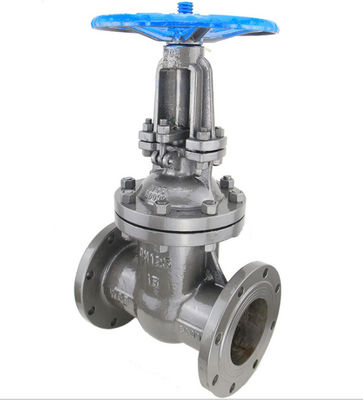

Name: Тип соединения компактная текстура фланца запорной заслонки воды стали углерода
Brand: Suzhou Ephood Automation Equipment Co., Ltd.
SKU: З41Х-16к
Price: Negotiable USD
Availability: InStock

Главная страница Продукция запорная заслонка воды

Тип соединения компактная текстура фланца запорной заслонки воды стали углерода

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	sufa
Сертификация:	(DNV)ISO9001,(DNV)ISO14001,CE0035
Номер модели:	З41Х-16к

Оплата и доставка Условия:

Количество мин заказа:	1 набор
Цена:	USD 50~500/SET
Упаковывая детали:	Деревянная коробка, коробка переклейки, коробка коробки, паллет
Время доставки:	не позднее 8-12 рабочих дней на квитанции о получении платежа
Условия оплаты:	T/T, западное соединение, L/C, MoneyGram
Поставка способности:	500 наборов/месяц

контакт

Подробное описание продукта

Модель:	З41Х-16к	Размер:	ДН15-1000
Давление:	1.6-16мпа	температура:	-29-425
Материал тела клапана:	ВКБ	применимое средство:	пар воды и масла, етк
Выделить:	Твердая запорная заслонка клина , жизнерадостная запорная заслонка клина

Модель нет: z41h-16c

до конца: dn15-1000

давление: 1.6-16mpa

температура: - 29-425

материал тела клапана: WCB

применимое средство: пар воды и масла, etc

Техническая характеристика изделия
Дизайн и изготовление: GB/t12234-89
Длина структуры: GB/t12221-89
Размер стороны фланца: JB79GB/t9112-9131
Осмотр и тест: JB/t9092-99gb/t13927-92

Особенности запорной заслонки фланца углерода стальной:
1. компактная текстура, разумный дизайн, хорошая ригидность клапана, ровный канал, небольшой коэффициент акустического омического сопротивления.
2. Поверхность для заклеивания сделана из нержавеющей стали и твердого сплава с длинным сроком службы.
3. гибкая упаковка графита, надежная деятельность запечатывания, светлых и гибких.
4. Управляя режим разделен в передачу мотора, электрических, пневматических и шестерни. Структура: штоссель эластичного клина одиночный, штоссель твердого клина одиночный и двойной штоссель.
5. Он широко применим к открытию и заключительному прибору для соединяться или работе для того чтобы отрезать промежуточное средство трубопроводов в нефти, химической промышленности, электрической станции тепловой мощности и других нефтяных продуктах и трубопроводах пара.

ТЕХНИЧЕСКИЙ ПАРАМЕТР

Тип	Номинальный Давление	Испытательное давление				Деятельность Температура	Соответствующий Средство
		(Mpa)		(Mpa)	(Mpa)
Z41H-16C	1,6	2,4	1,8		0,6	≤425	вода, пар, пар масла, etc
Z41H-25C	2,5	3,8	2,8		0,6	≤425
Z41H-40C	4,0	6,0	4,4		0,6	≤425
Z41H-64C	6,4	9,6	7,0		0,6	≤425

Тип соединения компактная текстура фланца запорной заслонки воды стали углерода 0

МОДЕЛЬ	DN	PN1.6MPa										ВЕС (kg)
Z40H-16 Z40Y-16 Z40Y-16P Z40Y-16R Z40W-16P Z40W-16R Z40Y-16I Z41H-16 Z41Y-16 Z41Y-16P Z41Y-16R Z41W-16P Z41W-16R Z41Y-16I		L	D	D1	D2	b	f	z-Φd	H	H1	Сделайте
	15	130	95	65	45	14	2	4-Ф14	175	240	200	5
	20	150	105	75	55	14	2	4-Ф14	180	284	200	6,5
	25	160	115	85	65	14	2	4-Ф14	210	303	200	9
	32	180	135	100	78	16	2	4-Ф18	210	321	200	12
	40	200	145	110	85	16	3	4-Ф18	350	352	200	26,5
	50	250	160	125	100	16	3	4-Ф18	358	438	240	29
	65	265	180	145	120	18	3	4-Ф18	375	450	240	33
	80	280	195	160	135	20	3	8-Ф18	433	528	280	45
	100	300	215	180	155	20	3	8-Ф18	502	620	320	63
	125	325	245	210	185	22	3	8-Ф18	612	753	360	108
	150	350	280	240	210	24	3	8-Ф23	676	847	360	134
	200	400	335	295	265	26	3	12-Ф23	820	1039	400	192
	250	450	405	355	320	30	3	12-Ф25	969	1245	450	273
	300	500	460	410	375	30	4	12-Ф25	1142	1472	560	379
	350	550	520	470	435	34	4	16-Ф25	1280	1450	640	590
	400	600	580	525	485	36	4	16-Ф30	1452	1887	640	850
	450	650	640	585	545	40	4	20-Ф30	1541	2011	720	907
	500	700	705	650	608	44	4	20-Ф34	1676	2181	720	958
	600	800	840	770	718	48	5	20-Ф41	1874	2346	800	1112
	700	900	910	840	788	50	5	24-Ф36	2000	2550	900	1775
	800	1000	1025	950	898	52	5	24-Ф41	2800	3560	1000	2575
	900	1100	1125	1050	998	54	6	28-Ф41	3400	4005	1200	3730
	1000	1200	1255	1170	1100	56	6	28-Ф42	3800	4456	1500	5400
