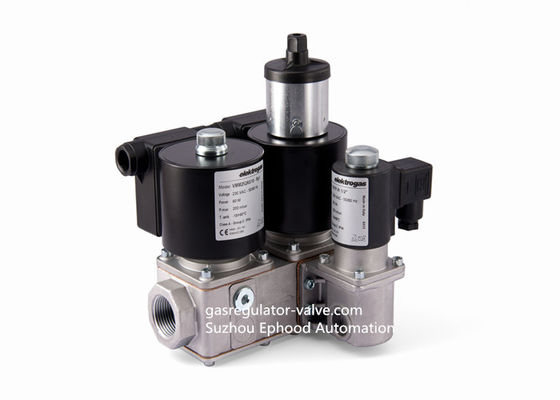

VMM модельный клапан соленоида безопасности Elektrogas множественный для поездов газа регулируя

Тип клапан Elektrogas VMM клапаны сочетания из 2 в единственном компакте и разностороннем корпусе клапана. Первый клапан быстрый раскрывая клапан соленоида безопасности. Второй клапан может быть быстрым отверстием или медленным раскрывая клапаном соленоида для того чтобы отрегулировать подачу газа, с первым регулируемым быстрым ходом и вторым регулируемым медленным ходом. Возможно соединить третий обход/пилотный клапан, который выполняет задающим каскадом или получить ход или оба секунды быстро (медленный). Этот тип прибора соответствующий для газа и воздуха преграждая и регулируя контроли в атмосферических горелках или вентилятор-помогать горелках (с один или два деятельностью этапа), в промышленных печах и во всех оборудованиях газа которые используют регулируя поезда.

Спецификация

VMM тип клапан клапаны соленоида сочетания из 2 в единственном снабжении жилищем компакта и versatilevalve.

Этот тип прибора соответствующий для воздуха или газ преграждая и выпуская контролирует (с деятельностью одного или twostages), требовать в горелках силы газа, атмосферический боилер газа, промышленные печи andothers наполняют газом уничтожая приборы.

Технические данные

Описание

Клапаны сделаны плашк-бросания алюминиевого сплава, с рядом для соединений fromDN20 входа/выхода (3/4") до DN80 (3").

Запечатывания сделаны основанной на NBR резины аттестованной для пользы с газом (EN 549).

Соединения трубы встречают группу 2 и запечатывание обратного давления уступчиво с классом a, согласовывая к требованиям EN161.

Третий клапан с емкостью DN15 или DN25 можно приспосабливать для того чтобы обойти второе одно и иметь этап огня alow или второй выход для пилотного bumer (исполнения пилота).

Соответствующий для пользы с воздухом и не-агрессивными газами включил в 1, 2 и 3 семьях (EN 437). Особенные версии для агрессивных газов.

Весь ряд можно обеспечить в Бывший-защитном исполнении, для пользы в зонах 2 и 22, согласовывая директиву to2014/34/EU (ATEX).

Клапан открыт только подпитыванный: если, по любой причине, электропитание идет вниз, то valvecloses немедленно (внутреннеприсущий сейф).

Соответствующий для сверхмощной деятельности цикла и квалифицированный для непрерывного обслуживания (ED 100%).

Оборудованный с регулировкой расхода потока.

Включаемый мелкосеточный фильтр защищает место клапана и диск так же, как downstreamcomponents и предотвращает грязное загрязнение.

Снабженный с двухсторонними портами давления на 2 сторонах во всех камерах давления, connectmanometers, переключатели давления, тестер утечки или другие оборудования газа.

Катушки обеспечены с терминальной коробкой или со штепсельной вилкой ISO 4400. Обе системы обеспеченная withsuitable железа кабеля для избежания воды и грязное загрязнение.

Нормально открытый клапан сброса давления VMRNA можно интегрировать в VMM от 1" V4 до 3"; тубопровод dimensionsand этот же из третьего пилотного клапана. См. схему данных VMRNA для других деталей.

Все компоненты конструированы для того чтобы выдержать любой механический, химический и термальный conditionoccurring во время типичного обслуживания. Эффективные вкрапленность и поверхностные покрытия были использованы для того чтобы улучшить механические sturdiness, запечатывание и сопротивление к корозии компонентов.

Клапаны 100% испытанное компьютеризированными испытывая machineries и полно гарантированы.

Функция и применение

VMM тип клапан прибор безопасности закрывая использующ вспомогательное электропитание.

Первый клапан (a) быстро раскрывая клапан соленоида безопасности. Когда он будет выключен, springpushes на диске уплотнения, держа проход газа закрыли. Теперь, камера входа под давлением в магистрали thegas, и она принуждает на диске тоже, улучшающ уплотнение.

Когда катушка приведена в действие клапан раскрывает быстро, против прочности весны и gaspressure.

Если электропитание отключено, то клапан быстро закрывает, прерывающ подачу газа.

Поровну, второй клапан (b) может быть быстрым отверстием или медленным раскрывая клапаном соленоида к подаче газа adjustthe, с первым регулируемым быстрым ходом и вторым регулируемым медленным ходом.

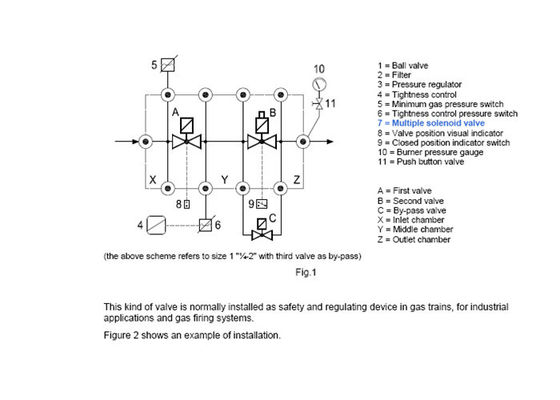

Возможно соединить третий обводный клапан (c), который работает как низкий этап огня или получить ход или оба секунды быстро (медленный).
