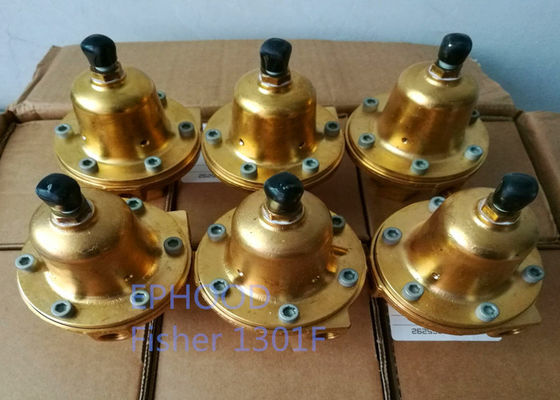

6000psi Fisher контролирует точность регулятора 1301F пропана высокую для обжатия

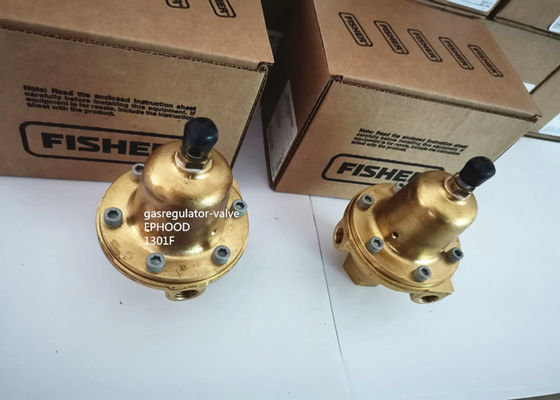

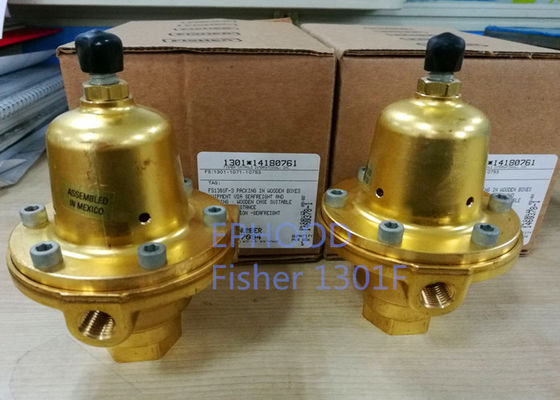

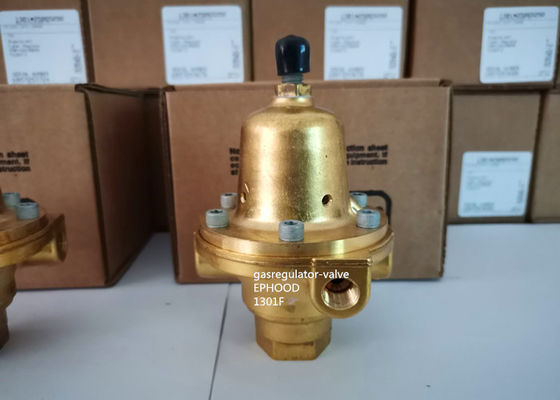

Газовый регулятор давления латунного тела модели Fisher 1301F-2 материальный высокий

Само-работаются регуляторы 1301F и 1301G типов, высоконапорные регуляторы, которые могут

используйте где высокий газ давления необходимо уменьшить для пользы как пилотное давление поставки в пилот-работанный

регуляторы или как нагружая давление в давлени-нагруженных регуляторах. Регуляторы 1301F и 1301G типов

можно также использовать в много других применений как высоконапорные уменьшение регуляторы для различных газов.

Доказанная надежность и точная регулировка типа регулятора давления 1301F высокого делают его идеальный

для многочисленных высоконапорных применений падения. Этот универсальный регулятор можно использовать как пилотная поставка

или регуляторы давлени-загрузки где высоконапорное работая средство необходимо уменьшить для пользы газом

пилоты регулятора или давлени-нагруженные регуляторы. Свой изрезанный дизайн предлагает многосторонность для большого разнообразия применений.

Доступные конфигурации
Тип 1301F: Непосредственн-работаемый высоконапорный уменьшая регулятор для входных давлений до бар 6000 psig/414

и ряды давления выхода от 10 до 225 psig/0,69 до бар 15,5

Стиль размера тела и соединения конца
1/4-inch FNPT

Максимальное входное давление
бар 6000 psig/414

Ряды давления выхода


Максимальное аварийное давление выхода
Тип 1301F: бар 250 psig/17,2

Регистрация давления
Внутренний

Возможности температуры
-20 ° к 180°F/-29° к 82°C

ApplicationCompression, объекты & отростчатые общие назначения, воздух завода, управление давления, Wellhead

Смогите быть использовано для природного газа, сжиженного нефтяного газа, газа Nirogen, воздуха и других газов.

Принцип деятельности

Регуляторы 1301 серии непосредственн-работаются. Идущее дальше по потоку давление зарегистрировано внутренне до конца

тело к нижней стороне диафрагмы. Когда идущее дальше по потоку давление при или над установленным давлением,

диск держится против отверстия и никакая подача через регулятор. Когда требование увеличивает,

идущее дальше по потоку давление уменьшает немножко позволяющ весне регулятора удлинить, двигающ хомут и

собрание диска вниз с и далеко от отверстия. Это позволяет подаче через тело к идущей дальше по потоку системе.

По мере того как идущее дальше по потоку давление достигает свое setpoint, оно начинает преодолевать силу весны, которая воспринята

диафрагма, двигающ хомут и собрание диска вверх около своего отверстия, ограничивая подача через регулятор.

Защита от перенаддува

Регуляторы 1301 серии имеют оценку давления выхода более низкую чем их оценка входного давления. Если фактический вход

давление может превысить оценку давления выхода, защиту от перенаддува выхода необходимо. Однако, overpressuring

любая часть регуляторов за пределами

пределы в разделе спецификаций могут причинить утечку, повреждение к частям регулятора, или личную травму должную к разрывать

давлени-содержание частей.

Некоторый тип внешней защиты от перенаддува должен быть обеспечен если входное давление будет достаточно высоко для того чтобы повредить

идущее дальше по потоку оборудование. Общие методы внешней защиты от перенаддува включают клапаны сброса, контролируя регуляторы,

приборы выключения, и регулировка серии.

Если регулятор подвергается действию условия избыточного давления, то он должен быть проверен для любого повреждения которое может произойти.

Деятельность регулятора под этими пределами не исключает возможности повреждения от внешних источников или от твердых частиц в трубопроводе.

Запуск

С установкой завершил и идущее дальше по потоку оборудование отрегулированное, медленного для открытия клапанов в верхней части потока и идущих дальше по потоку блока

пока использующ манометры для того чтобы контролировать давление.

Если регулировка необходима, то отпустите подгаечник (ключ 18, диаграммы 3 и 4), и поворачивает винт для установки (ключ 15, диаграммы 3

и 4) по часовой стрелке увеличить установленное давление или против часовой стрелки уменьшить установленное давление. Давление монитора с

датчики во время регулировки. Когда регулировка закончена, затяните подгаечник. Если пожеланный выход

давление нет внутри ряд весны регулятора, устанавливает весну с пожеланным рядом

согласно разделу обслуживания.
