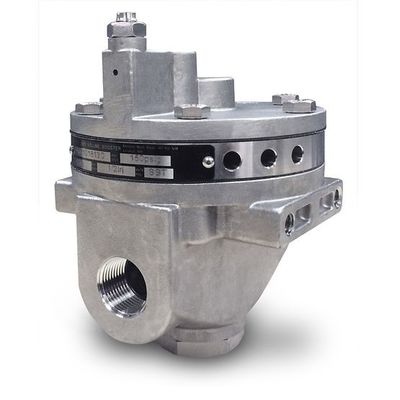

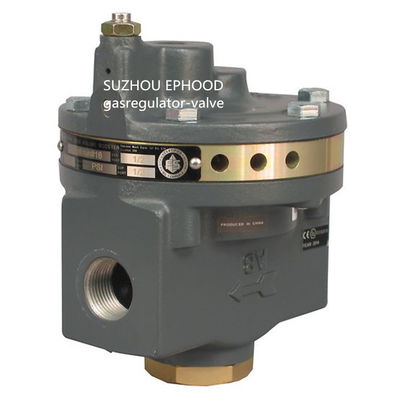

Алюминиевый выход позиционера ракет -носителей тома 2625НС клапана для впуска горючей смеси 2625 Фишер

Ракеты -носители тома 2625NS Fisher 2625

Используют совместно с позиционером на дросселируя модулирующей лампе для увеличения Fisher ракеты -носители тома 2625 серий штриховать скорость. 2625NS ядерная версия обслуживания и использует эластомерные компоненты которые улучшают для того чтобы выдержать окружающие среды высокой температуры и радиации. 2625 и 2625SST аттестованы для пользы в применениях системы безопасности оборудованных (SIS). Аттестация exida советуя с LLC, глобальным поставщиком функциональной безопасности и безопасностью системы управления.

Ракета -носитель включает фиксированное deadband, мягкую конструкцию места, и объединенное ограничение обхода для того чтобы исключить проблемы сатурации позиционера которые могут произойти с ракетами -носителями тома которые не имеют эти особенности. Регулировка объединенного ограничения обхода

необходимый для стабильности системы. Эта регулировка не влияет на deadband ракеты -носителя тома, а позволяет модулирующую лампу ответить небольшим изменениям входного сигнала без жертвовать номинальную точность. Она также позволяет ракете -носителю поставить высокообъемный выход для быстрый штриховать когда большой, быстрые изменения входного сигнала происходит.

Ракета -носитель тома использована для того чтобы улучшить штриховать скорость. Если управление клапана точности необходимо, то польза позиционера порекомендована. Если ракета -носитель тома быть использованным только с приводом, для на ‐ с контроля, объединенное ограничение обхода на ракете -носителе должна быть закрыта, то (повернул полно по часовой стрелке).

Соединители и тубопровод можно установить с или 2625 или ракетой -носителем тома 2625NS для диагностического испытания.

2625 аттестованы для пользы в применениях системы безопасности оборудованных (SIS). Аттестация exida советуя с LLC, глобальным поставщиком функциональной безопасности и безопасностью системы управления. Аттестация SIS определена на продукте ярлыком прикрепленным к снабжению жилищем ower.

Спецификации

Ряды давления поставки

При использовании совместно с позиционером или другим пневматическим аксессуаром, всегда пускайте позиционер и ракету -носитель по трубам тома с одной общей поставкой через регулятор 67D, 67DR, или 95H Fisher. Фильтр большой емкости, как Fisher 262K, должен быть установлен в линию питания к регулятору. Давление поставки также не должно превысить максимальную оценку давления привода. Конструкции доступны в 2 рядах поставки максимума. Когда нормально использованный с приводами диафрагмы: Бар до 2,8 (40 psig) когда нормально использованный с приводами поршеня: Бар до 10,3 (150 psig)

Давление входного сигнала

Выход позиционера

Максимальное давление входного сигнала

бар 10,3 (150 psig)

Фиксированное ‐ входного сигнала к коэффициенту давления выхода ‐

Один против одного

Номинальное Deadband

Проценты пяди выхода позиционера (1):

2,4 (0,094 дюйма) mm порта вытыхания: 2%

9,5 (0,375 дюйма) mm порта вытыхания: 3,5%

12,7 (0,5 дюйма) mm порта вытыхания: 5%
