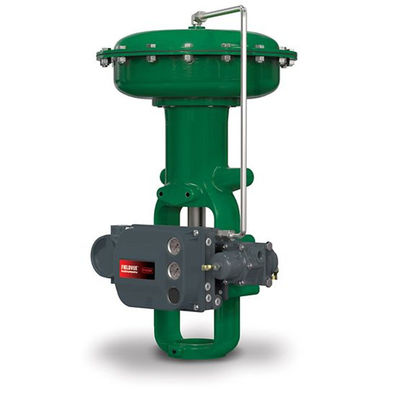

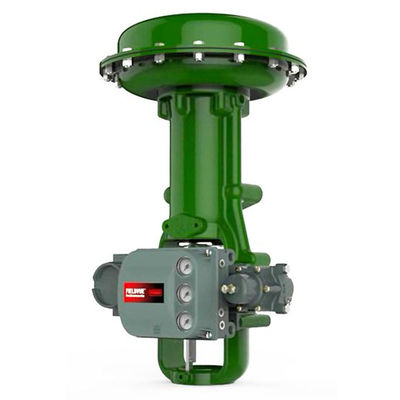

Приводы диафрагмы Fisher 657 и 667

Приводы Fisher 657 и 667 конструированы для предусмотрения зависящей включено-выключено или дросселируя деятельности модулирующих ламп. Эти весн-сопротивляемые приводы диафрагмы располагают клапан затыкают в клапане в ответ на меняя выходные сигналы позиционера регулятора или клапана пневматические.

Привод 657 непосредственн-действует, пока 667 обратн-действуют.

Особенности

Объединенная устанавливая пусковая площадка исключает традиционный кронштейн и уменьшает число частей необходима, что установила.
Включает объединенный воздухоподводящий канал который исключает потребность для внешних трубопровода и штуцеров спариванный с аппаратурой Fisher FIELDVUE™.
И 657 и 667 приводов совместимы с аппаратурами которые используют традиционные основанные на кронштейн устанавливая наборы. 667 можно внешне tubed для аппаратур или аксессуаров когда необходимо.
Тарифы весны, стопы перемещения, и ручные операторы доступны для почти любого применения модулирующей лампы.
Отлитая в форму диафрагма путешествует в глубоком кожухе диафрагмы, уменьшая изменение зоны в течении перемещения.
Мелкий кожух на стороне давления значит уменьшенный том на этой стороне, таким образом уменьшая время на ответ.
Отлитая в форму диафрагма позволяет максимальной тяге для, который дали размера диафрагмы.
Изрезанное толстостенное литое железо и стальная конструкция обеспечивают увеличенные стабильность и защиту от коррозии.

Доступные конфигурации

Стандартный ряд рабочего давения

657 и 667: 0,2 до 1,0 бар (3 до 15 psig) или 0,4 до бару 2,0 (6 до 30 psig)

657-4 и 667-4: 0,2 до бару 1,9 (3 до 27 psig)

667 размер 76: 0,4 до 2,0 бар (6 до 30 psig) или 0 до бару 3,1 (0 до 45 psig)

Индикация выхода

Диск нержавеющей стали или указатель и градуированный масштаб

Температурная амплитуда рабочей температуры

Стандартная конструкция (эластомеры нитрила): -40 к 82℃ (- 40 к 180℉)

Опционная конструкция (диафрагма силикона): -40 к 149℃ (- 40 к 300℉)

Максимальная температура коробки упаковки клапана: 427℃ (800℉) с хомутом литого железа

Соединения сигнала

Размеры 30до 60 и 667 размер 76: 1/4 NPT внутренних

Размеры 70 и 87: 1/2 NPT внутреннее с 1/4 втулками NPT внутренними

Размер 80

657: 3/4 NPT внутренних с 1/4 втулками NPT внутренними

667: 1/2 NPT внутреннее с 1/4 втулками NPT внутренними

Размер 100: 1 NPT внутренний с 1/4 втулками NPT внутренними

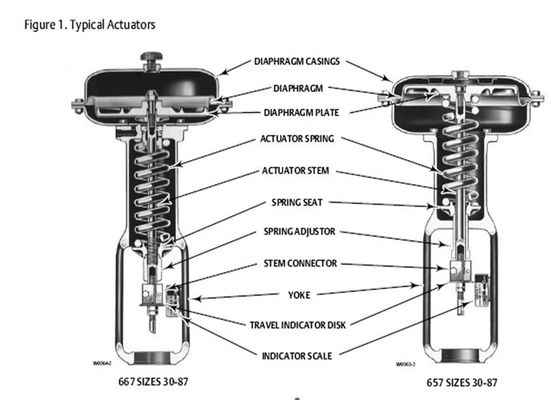

Конструкционные материалы

Кожух диафрагмы

Размеры 30 до 87: Сталь

Размер 80: Литое железо или сталь

Размер 100: Литой алюминий

Диафрагма

Размеры 30 до 87: Нитрил на нейлоне, силиконе на полиэстере

Размер 100: Нитрил на полиэстере

Плита диафрагмы

657 размеров 30 до 60, 100: Литой алюминий

657 размеров 70 до 87: Литое железо или сталь

667 размеров 30 до 60, 100: Литой алюминий или сталь

667 размеров 70 до 87: Литое железо или сталь

Весна привода: Сталь

Регулятор весны: Сталь

Место весны: Сталь или литое железо

Стержень привода: Сталь

Индикатор перемещения: Нержавеющая сталь

Колцеобразные уплотнения: Нитрил

Втулка уплотнения: Латунь

Соединитель стержня: Цинк-покрытый стальной хомут

Размеры 30 до 80: Литое железо или сталь

Размер 100: Сталь

Прямое действие

Все 657 приводов сразу действовать. Придающ воздушное давление к силам верхней диафрагмы покрывая стержень привода вниз. Когда это давление уменьшено, сопротивляясь сила весны двигает стержень привода вверх. Нагружая давление терпеть неудачу, силы весны стержень к весьма верхнему положению. Это предусматривает недостатк-открытое действие для клапанов нажим-вниз-к-конца и недостатк-закрытое действие для нажим-вниз-к-открытых клапанов.

непосредственн-действуя привод 657-A используемый на клапанах сползать-стержня. Доступный в размерах 30 до 100.

657-4 — привод a 657 в размерах 70 и 87, конструированный с перемещением 102 mm (4-inch).

Обратное действие

Все 667 приводов обратный действовать. Придающ воздушное давление к силам более низкой диафрагмы покрывая стержень привода вверх против сопротивляясь силы весны. Когда это нагружая давление уменьшено, весна двигает стержень привода вниз. Нагружая давление терпеть неудачу, силы весны стержень к весьма ухудшающемуся положению. Приводы

предусмотрите недостатк-закрытое действие для клапанов нажим-вниз-к-конца и недостатк-открытое действие для нажим-вниз-к-открытых клапанов.

обратн-действуя привод 667-A используемый на клапанах сползать-стержня. Доступный в размерах 30 до 100 и 76.

667-4 — привод a 667 в размерах 70 и 87, конструированный с перемещением 102 mm (4-inch).
