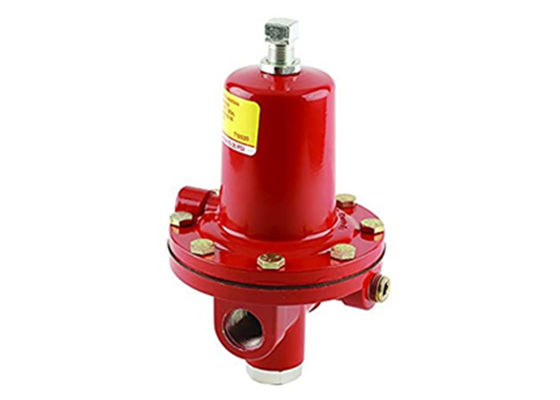

Высокий клапан уменьшения давления газового регулятора 64 LPG Fisher давления модельное 64-35

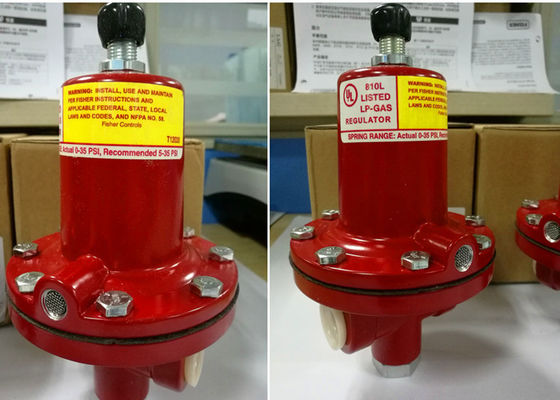

Регулятор LPG давления модели 64-35 Fisher американца Emerson высокий

Давление 64 уменьшая регулятор

Регуляторы пропана 64 серий регулируемые высоконапорные предлагают широкий диапазон доступных рядов давления. Высоконапорные регуляторы обычно уменьшают давление танка к промежуточному давлению для пользы другим регулятором. Они могут быть использованы как высоконапорные регуляторы на системах распределения при использовании совместно с регуляторами первой стадии идущими дальше по потоку.

Оборудованный с внутренним клапаном сброса (серией 64SR), регулятор может быть использован как регулятор заключительного этапа на высоконапорных системах. Он может также быть использован как регулятор первой стадии когда набор на 10 psig/0,69 барах или.

64 серии имеет особенный протектор диафрагмы политетрафторэтилена (PTFE) который делает его соответствующий дляобслуживания безводного аммиака (NH₃). 1/4-inchFNPTвыстучалоизаткнулобортовойвыходможноиспользоватьдляустановкиманометраилигидростатическогоклапана сброса.

Ряды давления выхода таблицы 1. и выбор весны

Особенности

Многосторонность

Соединение стороны тела

Легкое обслуживание

UL перечислил

Спецификации

Стиль размера тела и соединения конца

Конец: 1/2-inch NPT
Выход датчика: 1/4-inch NPT

Максимальное входное давление
250psi /17.2Bar

Ряд весны

5~35psig (0.34~2.41bar)

Регистрация давления
Внутренний

Возможности температуры
-20º к 150ºF/-29º к 66ºC

Тип 64R имеет объединенный клапан сброса низко-емкости. Места стержня клапана против просверленного отверстия в плите диафрагмы. Если уменьшенное давление должно превышает установленное давление, то диафрагма поднимает стержень клапана так, что ограниченное количество избыточной атмосферы сможет пропустить в случай весны и кровоточить вне через экранированный сброс.

Fisher регулятор 64 серий также доступен с маховичком. Опционный маховичок доступен для установки панели.

1. Используйте квалифицированный персонал при установке, работающ, и поддерживающ этих регуляторов. Прежде чем установка проверяет для повреждения. Убеждайтесь что нет любого материала в регуляторе и все трубопровод и тубопровод чист и свободн.

2. Если устанавливающ регулятор на внешнее положение, укажите сброс случая весны в движении вниз для того чтобы защитить его от получать заткнутый или от собирать влагу, въедливые химикаты, или другие материалы. Ориентация сброса случая весны может быть изменена путем поворачивать случай весны по отношению к телу регулятора.

3. Установите регулятор так, что подача будет от ВНУТРИ обнаруживала соединение как отмечено на теле регулятора.

4. Удаленно для того чтобы провентилировать случай весны, извлеките экран, если присутствующий, и соедините тубопровод или трубопровод 1/4-inch NPT к соединению случая весны. Тубопровод или трубопровод должны провентилировать случай весны к безопасному положению, имеют как немногие загибы как возможный, и имеют экранированный сброс на своем выхлопном конце который погода устойчивая и всегда указываемая в движение вниз.

5. Как большинств регуляторы, регуляторы 64 серий имеют оценки давления выхода более низкие чем оценки входного давления. Хотя типы с внутренним сбросом включают ограниченную идущую дальше по потоку защиту от перенаддува, все типы могут требовать дополнительного предохранения от сброса для некоторых условий обслуживания если фактическое входное давление может превысить оценку давления выхода регулятора или оценки давления любого идущего дальше по потоку оборудования. Проверяйте регулятор периодически и после любого условия избыточного давления.

6. Каждый регулятор фабрик-набор для установки давления определенной заказанн. Если никакая установка не определена, то давление выхода фабрик-набор на среднем уровне регулировочной пружины.
