Регулятор снижения давления серии Emerson Fisher EZR

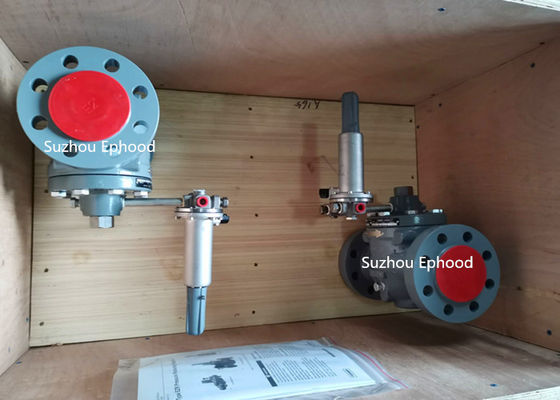

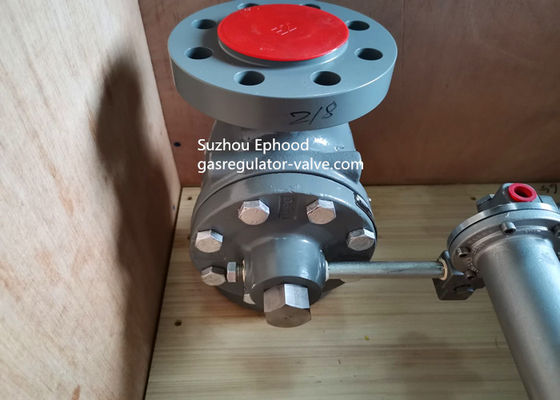

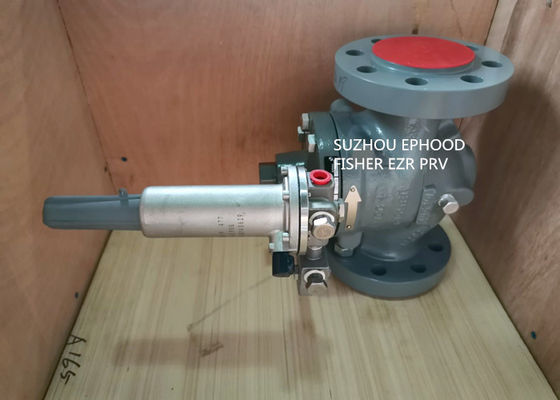

FIsher EZR Регулятор высокого потока газа Fisher / Регулятор снижения давления с пилотным 161EB
Тип EZR с пилотным управлением, регулятор снижения давления, предназначенный для точной, плавной, тихой работы, плотной блокировки и длительной службы, даже в грязной эксплуатации.Серия EZR может быть установлена в различных приложениях, таких как системы передачи/распределения природного газа, промышленные и коммерческие объекты.Тип EZROSX доступен с устройством замыкания, обеспечивающим защиту от перенапряжения и/или защиты от давления путем полного отключения потока газа в низовую систему.
Особенности
*Тяжелое закрытие √ Металлическая розетка предназначена для отклонения частиц и мусора от диафрагмы, обеспечивая превосходное закрытие и увеличение времени между интервалами обслуживания.
*Защита от обломков Революционный путь потока клетки серии EZR минимизирует повреждения от обломков, в то время как впускная черепица из нержавеющей стали предотвращает повреждение диафрагмы большими частицами.
* Длинный срок службы √ Проверенный в полевой практике дизайн дипарагмы включает в себя слоистую ткань, поднятый край бусины и формованную форму для увеличения прочности, долговечности и срока службы
* Высокая пропускная способность. Пропускная способность серии EZR обеспечивает лучшую в своем классе пропускную способность в сочетании с самой тихой работой.Продукция FisherTM проходит лабораторные испытания, поэтому можно с уверенностью использовать 100% опубликованной мощности потока.
*Индикатор путешествия Упрощает проверку в эксплуатации и устранение неполадок в системе
*Высокая точность Многочисленные диапазоны давления на выходе и узкие пропорциональные диапазоны, предлагаемые пилотами серии 161EB, серии 161AY и типа PRX/120, обеспечивают серии EZR тесный, точный контроль.
*Интегрированный Slamshut Type EZR-OSX slam-shut прерывает подачу газа при условии перенапряжения или перенапряжения.
Спецификации
Доступные конфигурации
См. таблицу 1
Размеры корпуса, материал, конечные соединения и давление
См. таблицу 2
Максимальное давление входа:Чрезвычайная ситуация: 175 псиг / 12,1 бар, работа: см. таблицу 3.
Максимальное давление на выходе:
Чрезвычайная ситуация (оболочка): 15 psig / 1,0 bar; Чтобы избежать повреждения внутренних частей: 3 psig / 0,21 bar,дифференциал выше настройки давления на выходе
Диапазоны давления на выходе
Регулятор: 3,5 дюйма в.д. до 10 псиг /9 мбар до 0,69 бара См. таблицу 4
Внутренняя эффективность
Способность к температуре:-20 до 150°F / -29 до 66°C
Подсоединение вентиляции пружины
Внутренняя помощь: 1 НПТ
Высокая пропускная способность: 2-1/2 NPT
Внешнее регистрационное соединение3/4 НПТ
Основные размеры корпуса клапана, стиль конца соединения, максимальное давление подшипника
| Размеры корпуса главного клапана |
Материал |
СТИЛИ СОЕДЕНИЯ |
ПРЕДУЖДЕНИЕ |
| ДНЯО |
DN |
| 1*1", 2*1", 2*2" |
25*25, 50*25, 50*50 |
Сталь ВСК |
CL150RF |
20BAR |
| CL300RF |
52BAR |
| CL600RF |
103BAR |
Диапазоны давления на выходе (контроле) и типичные пропорциональные полосы
| Тип |
Диапазон давления выхода |
Пропорциональная полоса |
| Пси |
Бар |
Пси |
Бар |
161AY или
161AYM |
6 до 15 дюймов туалет
0.5 к 1.2
1.2 до 2.5
2.5 до 4.5
4.5 до 7 |
от 15 до 37 mbar
0.03 к 0.08
0.08 к 0.17
0.17 к 0.31
0.31 к 0.48 |
1 дюйм туалет.
1 дюйм туалет.
0.5
0.5
0.5 |
3 мбар ((2)
3 мбар ((2)
0.03(2)
0.03(2)
0.03(2) |
161EB или
161 EBM |
От 5 до 15
от 10 до 40
от 30 до 75
от 70 до 140
от 130 до 200
от 200 до 350 |
0.35 к 1.0
0.69 к 2.8
2.1 до 5.2
4.8 до 10
от 9 до 14
от 14 до 24 |
0.5
0.5
0.6
1.3
1.5
3 |
0.03(2)
0.03(2)
0.04(2)
0.09(2)
0.10(2)
0.21(2) |
| 161EB |
от 30 до 300 |
2.1 до 20.7 |
6 |
0.41 |
