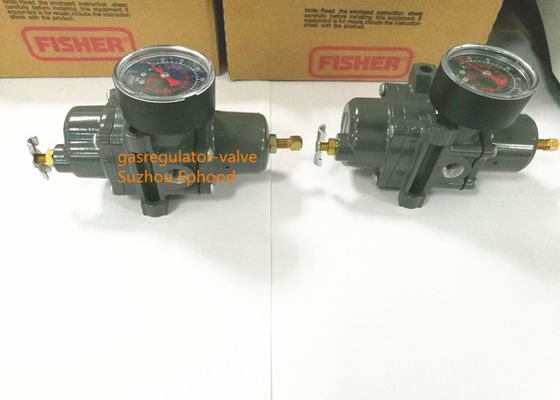

Регулятор фильтра 250 Psi Fisher 67CFR

Fisher 67CFR-239 Регулятор фильтра питания прибора

250 Psi Fisher 67CFR Фильтр регулятор Фишер клапан регулирования давления для снижения давления

Фишер 67CFR Регулятор фильтраимеет фильтр и внутренний рельефный клапан с мягким сиденьем для надежного закрытия без заметной утечки.

Fisher 67CFR-239 регулировщики прямого действия и регулировщики фильтров обычно используются для обеспечения постоянного контроля,пониженное давление на пневматические и электропневматические контроллеры и другие приборыОни подходят для большинства воздушных или газовых применений.

Доступные конфигурации


Возможности температуры
С нитрилом (NBR):
Стандартные болты:-20 до 180°F / -29 до 82°C
С измерителями:-40 до 180°F / -40 до 82°C

Фишер 67CFR Внутренняя поддержка производительности

Низкая пропускная способность только при незначительных утечках сиденья;должна быть обеспечена другая защита от перенапряжения, если входное давление может превышать максимальное давление, установленное для оборудования ниже или превышать максимальное давление, установленное для регулирующего устройства..

Умный контрольный клапан кровотечения

Дифференциал 6 пси / 0,41 бар

Фишер 67CFR Фильтр регулятор: Фильтр возможности

Свободная зона:12 раз площадь трубы

Микронный рейтинг:Полиэтиленовый фильтр (стандарт): 5 микронФильтр из стекловолокна (необязательно):5 микроновФильтр из ПВДФ или нержавеющей стали (необязательно):40 микрон

Местонахождение отводного клапана и вентиляции пружины

Выровняется со стандартным входом, другие позиции необязательны

Принцип работы

Регулятор фильтра 67CFRДавление вниз по течению регистрируется внутри на нижней стороне диафрагмы.Зажим клапана удерживается против отверстия и через регулятор не протекает потокКогда спрос увеличивается, давление слегка падает вниз по течению, что позволяет пружине растягиваться, сдвигая ствол вниз, а клапан отключается от отверстия.

Внутренний рельеф (типы 67CR, 67CSR, 67CFR и 67CFSR)

Если по каким-либо причинам, за пределами нормальных условий работы, давление внизу по течению превышает установленную норму регулятора,сила, создаваемая давлением вниз по течению, поднимет диафрагму до тех пор, пока диафрагма не будет поднята с рельефного сиденьяЭто позволяет потоку через токен рельефа.или 67CFSR - это эластомерная пробка, которая предотвращает утечку воздуха из низового потока в атмосферу во время нормальной работы, тем самым сохраняя воздух растений.

Умный кровотечение воздушный набор

В некоторых случаях желательно выпустить давление вниз по течению, если входное давление теряется или падает ниже установленной точки регулятора.если регулятор установлен на оборудовании, которое иногда не требует потока, но ожидается обратный поток при потере входного давления.Типы 67CFR и 67CFSR можно заказать с опцией Smart Bleed, которая включает внутренний контрольный клапан для этого применения.или снижается ниже установленной нормы регулятора., давление вниз по течению будет обратно течь вверх по течению через регулятор и контрольный клапан.

Защита от перенапряжения

Регуляторы фильтров серии 67C имеют максимальное давление на выходе, которое ниже их максимального давления на входе.Устройство для снижения давления или ограничения давления необходимо, если входное давление может превышать максимальное допустимое давление на выходе.

Типы 67CR, 67CSR, 67CFR и 67CFSR имеют внутренний рельефный клапан низкой емкости только для незначительных утечек сиденья. Other overpressure protection must be provided if the maximum inlet pressure can exceed the maximum pressure rating of the downstream equipment or exceeds the maximum outlet pressure rating of the regulator.
