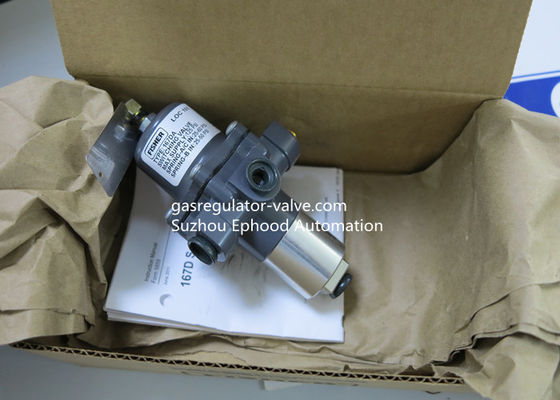

167DA серия 125psi 1/4" наддув клапана переключения NPT Fisher трехсторонний

Наддув клапана переключения серии Fisher 167DA трехсторонний уменьшая клапан регулятора

Fisher клапан переключения серии 167DA трехсторонний клапан типично использовал для того чтобы поставить постоянн уменьшенное давление газообразных жидкостей к пилотным эксплуатируемым регуляторам и другому пневматическому инструментированию.

Типы 167D и 167DS двухсторонние переключая клапаны.

Типы 167DA и 167DAS трехсторонние переключая клапаны.
Особенности:

Клапаны компактного- переключения 167D и 167DA типов проектированы для выдающего представления в компактном, облегченном пакете.

Легкий, точный Регулировк-с выбором весен для оптимального разрешения, переключая пункт установил на требование к c specifi винтом для установки на случае весны.

Кислая газовая служба конструкция MR0175 и MR0103 Возможност-NACE уступчивая доступная.

Опционная конструкция нержавеющей стали типы 167DS и 167DAS снабжает высокоомное benefi корозии особенно cial для оффшорных применений.

Необходима, что выполняет легкость Обслуживани-никаких особенных инструментов обслуживание, и все обслуживание можно выполнить с клапаном в линии.

Клапаны изрезанного переключения 167D и 167DA типов конструкции- проектированы на более длинный срок службы с минимальными требованиями к техническому обслуживанию.

Коррозионностойкий Крепежн-скреплять болтами и винт для установки двойной цинк-chromated для увеличенной коррозионной устойчивости. Опционный скреплять болтами и винт для установки нержавеющей стали также доступны.

Спецификации

Доступные конфигурации

Типы 167D и 167DS: Двухсторонние переключая клапаны

Типы 167DA и 167DAS: Трехсторонние переключая клапаны

Размер тела, вход, и стиль соединения выхода

Порты a и c: 1/4" или 1/2» NPT

Соединения давления сброса и контроля (гаван d) и гаван b: 1/4 NPT

Конструкционные материалы

См. таблицу 4

Максимальное работая входное давление (1)

Типы 167D и 167DS: бар 400 psig/27,6

Типы 167DA и 167DAS: бар 125 psig/8,6

Типы 167DA и 167DAS (NACE): бар 100 psig/6,9

Установленные ряды давления

См. таблицы 1 и 2

Максимальное давление диафрагмы (1)

бар 150 psi/10,3 над давлением выхода настраивая к максимуму бара 250 psi/17,2

Cients Coeffi подачи и определения размера

См. таблицу 3

Положение сброса случая весны

Выровнянный со стандартом входа, другие положения опционные

Возможности температуры (1)

Нитрил (NBR)

Стандартное обслуживание (типы 167D и 167DA только): -20° к 180°F/-29° к 82°C

Обслуживание низкой температуры (типы 167D и 167DA только) и обслуживание стандарта (типы 167DS и 167DAS только): -40° к ° 180°F/-40 к 82°C

Перфторуглеводород (FKM)

Высокотемпературное обслуживание: 0° к 300°F/-18° к 149°C

Установка

Переключая клапан можно установить в любом положении, обеспечивая случай сброса весной свободен от затруднения. Соедините пневматическую линию управления с «d» отмеченным портом на теле клапана. Порты a и c (и b на клапане 167DA и 167DAS типов) подключены для пожеланного ответа переключая клапана к потере или уменшения в пневматическом давлении. На диаграмму 5 показано типичное применение клапан переключения 167DA и 167DAS типов. Если входное давление модулирующей лампы понижается под предопределенной установкой, то включеный-выключеный регулятор поворачивает давление контроля к переключая клапану. Это причиняет переключая клапан кровоточить давление диафрагмы модулирующей лампы к атмосфере, закрывая модулирующую лампу. Модулирующая лампа остается закрытой до тех пор пока входное давление не восстановлено к пожеланной установке.
