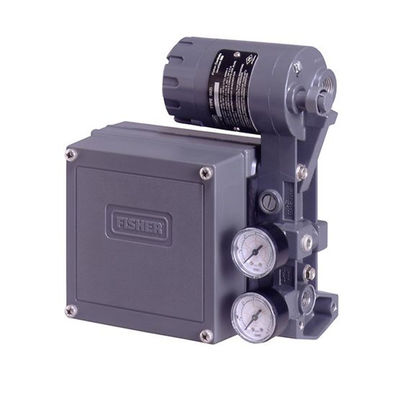

Позиционер Фишер 3582 пневматический одиночный действующий, тип позиционер пневматического клапана 3582и Электро

Позиционер Fisher 3582 пневматические одиночные действующие и тип позиционер пневматического клапана 3582i Electro
Позиционеры пневматического клапана Fisher 3582 использованы с диафрагм-сработанный, собрания модулирующей лампы сползать-стержня. Этот позиционер пневматического клапана получает пневматический входной сигнал от механизма управления и модулирует давление поставки к приводу модулирующей лампы, обеспечивая точное положение стержня клапана которое пропорционально к пневматическому входному сигналу.

Позиционеры пневматического клапана 3582 серий, показанные в диаграмме 1, и тип позиционеры клапана 3582i электропневматические, показанные в диаграмме 2, использованы с диафрагм-сработанный, собрания модулирующей лампы сползать-стержня. Позиционеры пневматического клапана получают пневматический входной сигнал от механизма управления и модулируют давление поставки к приводу модулирующей лампы, обеспечивая точное положение стержня клапана которое пропорционально к пневматическому входному сигналу.

Позиционеры Fisher 3582NS соотвествовать типичные ядерной энергетической промышленности. Тип конструкция 3582NS включает материалы которые обеспечивают главное представление на повышенной температуре и уровнях излучения. Колцеобразные уплотнения EPDM (пропилен этилена) и диафрагмы EPDM/Nomex. EPDM демонстрирует главные возможность и срок годности при хранении температуры над нитрилом. Ткань диафрагмы Nomex демонстрирует улучшенное удерживание прочности на условиях повышенной температуры и радиации.

К тому же, тип позиционер 3582NS квалифицированный «товарный сорт предназначенный» под 10CFR50 Fisher, приложением b, программой проверки качества.

Эти можно поставить как детали 10CFR21. Тип Fisher позиционер клапана 3582i электропневматический состоит из типа конвертера 582i электропневматического установленного на тип 3582 позиционер пневматического клапана.

Позиционер бренда 3582i Emerson Fisher обеспечивает точное положение стержня клапана которое пропорционально к входному сигналу dc настоящему. Тип конвертер 582i электропневматический, показанный в диаграмме 5, модульный блок который можно установить на фабрику или в поле (2). Конвертер получает dccurrent входной сигнал и подает пропорциональный пневматический выходной сигнал через расположение сопла/язычка. Пневматический выходной сигнал снабжает входной сигнал пневматический позиционер, исключая потребность для удаленного установленного датчика.
3582 серии пневматическая и тип позиционеры пневматического клапана 3582i Electro

Спецификации

Доступные конфигурации

См. тип описание номера

Входной сигнал

Для 3582 серий: бар 0,2 до 1,0 бар (3 до 15 psig), 0,4 до 2,0 (6 до 30 psig), или разделенный ряд

Для типа 3582i только:

течение DC 4 до 20 мам постоянн с 30 максимального VDC напряжения тока соответствия, может быть разделенным рядом

Схема эквивалентности

Для типа 3582i только:

120 омов шунтированных 3 стабилитронами 5,6 вольт

Выходной сигнал

Тип: Пневматическое давление согласно требованиям привода до 95 процентов максимальной поставки

Действие (1): Пол-реверзибельный между сразу и обратным внутри позиционер пневматического клапана

Давление поставки (1)

Порекомендованный: 0,3 бара (5 psi) над требованием к привода

Максимум: бар 3,4 (50 psig) или надавить оценку привода, какое бы ни ниже

Максимальный входной сигнал ревет оценка давления

бар 2,4 (35 psig)

Максимальное номинальное потребление воздуха (1) (2)

Для 3582 серий

поставка 1,4 баров (20 psig): 0,38 нормальных m3/hr (14.0scfh)

поставка 2,0 баров (30 psig): 0,48 нормальных m3/hr (18.0scfh)

поставка 2,4 баров (35 psig): 0,54 нормальных m3/hr (20.0scfh)

Для типа 3582i только

поставка 1,4 баров (20 psig): 0,42 нормальных m3/hr (17.2scfh)

поставка 2,0 баров (30 psig): 0,53 нормальных m3/hr (21scfh)

поставка 2,4 баров (35 psig): 0,59 нормальных m3/hr (24scfh)

Максимальное требование воздуха поставки (1) (2)

Для 3582 серий и типа 3582i:

поставка 1,4 баров (20 psig): 4,7 нормальных m3/hr (164.5scfh)

поставка 2,0 баров (30 psig): 7,0 нормальных m3/hr (248,5)

поставка 2,4 баров (35 psig): 8,1 нормальных m3/hr (285.5scfh)

Представление

Для 3582 серий:

Независимые линеарности (1): проценты ±1 пяди выходного сигнала

Гистерезис (1): 0,5 процента пяди

Для типа 3582i только:

Независимые линеарности (1): проценты ±2 пяди выходного сигнала

Гистерезис (1): 0,6 процента пяди

Электромагнитное взаимодействие (EMI) (1): Испытыванный согласно с IEC 801-3 (1984), изменение в номинальном отступлении чем ±1% на прочности электромагнитного поля 30 V/m от 20 до 1000 MHz.Positioner испытано с расквартировывать крышку на и с проводке поля во внешнем потоке в твердом проводнике металла.

Для 3582 серий и типа 3582i:

Увеличение незамкнутой сети (выходной сигнал) (1):

100 в границах из 0,2 к бару 1,0 (3 до 15 psig)

55 в границах из 0,4 к бару 2,0 (6 до 30 psig)

Работая влияния (1)

Давление поставки, для блоков 3582 серий: Перемещение клапана изменяет меньше чем 1,67 процента в изменение бара (0.25percent в 2 psi) в давлении поставки

Давление поставки, для типа блоков 3582i: Перемещение клапана изменяет меньше чем 3,62 процента в изменение бара (1.5percent в 2 psi) в давлении поставки

Оперативные пределы температуры (1)

Стандартная конструкция, для 3582 серий и

Тип блоки 3582i: – 40 к +71_C (– 40 к +160_F)

Тип блоки 3582NS: – 40 к +82_C (– 40 к +180_F)

с эластомерами EPDM

Высокотемпературная конструкция (3), для типов

3582A и c только: – 18 к +104_C (0 к +220_F)

Электрическая классификация

Для типа 3582i только:

См. опасный бюллетень классификаций зоны

для специфических утверждений.

Расквартировывать классификацию

Для типа 3582i только:

NEMA 3, IEC 60529 IP54: Устанавливать ориентацию
требует, что положение сброса будет ниже горизонтальный


Особенности

• Для быстрой сетноой-аналогов замены передатчика, аппаратура может быть установлена с данными по датчика дефолта, смещением нулевого уровня, дифференциальным SG процесса, и процедурой по нул/пядь только.
• Точный, преобразование высоко-увеличения сетно-аналогов-к-цифровое включает измерение небольших изменений в переменной процесса. Это учитывает пользу в трудных жидкостном уровне, интерфейсе, или применениях плотности.
• Внутренний датчик температуры включает последовательную работу цифрового ровного регулятора, несмотря на изменения температуры окружающей среды.
• Механические гарантии конструированные в цифровую помощь ровного регулятора для того чтобы выдержать физическое насилие часто, который производят во время установки или в переходе, без компрометируя представления.
• Соединения проводки поля в отсеке отделенном от электроники. Это защищает электронику от любой влаги принесенной в снабжение жилищем проводкой поля.
• Включает само-диагностики которые обнаруживают ошибку которая может представить измерение переменной процесса неточный.


Возможности Разделени-ряда таблицы 1.
