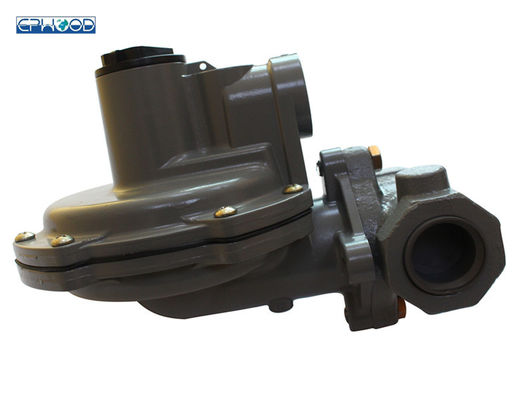

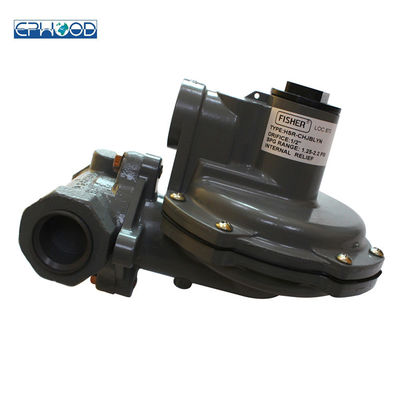

Давление тела глобуса NPT регулятора давления модели Fisher HSR 1 дюйма уменьшая регулятор

Давление тела глобуса NPT регулятора давления модели Fisher HSR 1 дюйма уменьшая регулятор

  • Давление тела глобуса NPT регулятора давления модели Fisher HSR 1 дюйма уменьшая регулятор
  • Давление тела глобуса NPT регулятора давления модели Fisher HSR 1 дюйма уменьшая регулятор
Давление тела глобуса NPT регулятора давления модели Fisher HSR 1 дюйма уменьшая регулятор
Подробная информация о продукте:
Место происхождения: Собранный в Китае
Фирменное наименование: Fisher
Номер модели: HSR
Оплата и доставка Условия:
Количество мин заказа: Переговоры
Цена: Negotiation
Упаковывая детали: 1сет упакованное в одной коробке, каждый размер коробки 22*15.5*15.5км, 2.2кг каждое одно.
Время доставки: 3-8 трудодней
Условия оплаты: T/T, западное соединение, MoneyGram
Поставка способности: 1000сец каждый месяц
контакт
Подробное описание продукта
Имя: Газовый регулятор давления ХСР Конец Коннетион: 1" НПТ
Максимальное входное давление: 8.6Бар Ряд весны: 1,25 до 2,2 баров псиг (0,09 до 0,15)
Размер отверстия: 1/2» Материал тела: Литое железо
Высокий свет:

клапан регулирования потока фишер

,

регулятор перепада давления фишер

Давление модели Fisher HSR уменьшая пользу регулятора для горелки увольнятьой газом

Тип HSR непосредственн-работал, весн-нагруженное давление уменьшая регуляторы для предусмотрения контроля в жилых, коммерчески, и промышленных применениях для естественного, изготовленного, или сжиженных нефтяных газов. Внутренний сброс через помощь диафрагмы уменьшить избыточное давление. Любое давление выхода над пунктом начало-к-разрядки нераздвижной весны клапана сброса двигает диафрагму с места клапана сброса, позволяющ избыточной атмосфере провентилировать. Регуляторы встречают ANSI B109.4/CGA 6,18.



Особенности
Тела угла
Тела глобуса
Большая емкость
Компактный дизайн
Сброс большой емкости внутренний
Соотвествует или превышает ANSI B109.4/CGA 6,18
Фиксированная точность фактора/PFM



Стили размера тела и соединения конца
1 x 1 дюйм, тело глобуса NPT

Позволяемое входное давление
Аварийная ситуация: бар 150 psig/10,3
Максимальное рабочее давение: бар 125 psig/8,6

Позволяемое давление выхода
Аварийный (кожух): бар 25 psig/1,7
Максимальное рабочее давение избежать внутренних частей повреждает: дифференциал 3 psi/0,21 бара над установкой давления выхода

Давление выхода
1,25 к 2.2psi/0.09 к 0.15bar



Ряды давления выхода регулятора давления fisher HSR

4 до 6 дюйма w.c. (10 до 15 mbar)

6 до 8 дюймов w.c. (15 до 20 mbar)

8 до 10 дюймов w.c. (20 до 25 mbar

10 до 12,5 дюймов w.c. (25 к 31mbar)

12,5 до 20 дюймов w.c. (31to 50 mbar)

20 до 35 дюймов w.c. (50 до 87 mbar)

1,25 до 2,2 баров psig (0,09 до 0,15)

Регистрация давления
Внутренний

Возможности температуры
-20 к 160°F/-29 к 71°C



Давление тела глобуса NPT регулятора давления модели Fisher HSR 1 дюйма уменьшая регулятор 0







                                                Входное давление таблицы 1. максимальное работая

РАЗМЕР ОТВЕРСТИЯ ШИРОКО ОТКРЫТЫЙ Cg МАКСИМАЛЬНОЕ РАБОТАЯ ВХОДНОЕ ДАВЛЕНИЕ ПОЛУЧИТЬ
ХОРОШЕЕ РЕГУЛИРУЯ ПРЕДСТАВЛЕНИЕ
Дюйм mm ДЛЯ ОПРЕДЕЛЕНИЯ РАЗМЕРОВ СБРОСА psig бар
1/8 3,2 12,5 125 8,6
3/16 4,8 28,2 100 6,9
1/4 6,4 50 60 4,1
3/8 9,5 105 30 2,1
1/2 13 185 20 1,4



Ряды давления выхода таблицы 2.

РЯД ДАВЛЕНИЯ ВЫХОДА ВЕСНА ДИАМЕТР ПРОВОДА ВЕСНЫ ДЛИНА ВЕСНЫ СВОБОДНАЯ
ЦВЕТ Дюйм mm Дюйм mm
4 до 6" w.c. /10 до 15 mbar Апельсин 0,062 1,57 3,40 86,4
6 до 8" w.c. /15 до 20 mbar Желтый цвет 0,067 1,70 3,61 91,4
8 до 10" w.c. /20 до 25 mbar Черный 0,067 1,70 3,71 94,0
10 до 12,5» w.c. /25 до 31 mbar Серебр 0,072 1,83 4,10 104
12,5 до 20" w.c. /31 до 50 mbar Серый цвет 0,080 2,03 3,60 91,4
20 до 35" w.c. /50 до 87 mbar Пинк 0,093 2,36 3,52 88,9
1,25 до 2,2 баров psig/0,09 до 0,15 Свет - синь 0,105 2,67 3,66 94,0



Представление сброса таблицы 3.


















РАЗМЕР ОТВЕРСТИЯ МАКСИМАЛЬНЫЙ - ПОЗВОЛЯЕМОЕ ВХОДНОЕ ДАВЛЕНИЕ ЕСЛИ ДАВЛЕНИЕ ВЫХОДА
ДЕРЖИТ ПРИ ИЛИ ПОД 2 psig/140 mbar
Дюйм mm psig бар
1/8 3,2 125 8,6
3/16 4,8 65 4,5
1/4 6,4 30 2,1
3/8 9,5 10 0,69
1/2 13 7 0,48
1. Эксплуатационное испытание сброса в соответствии с ANSI B109.4 и CGA 6,18, с набором регулятора на 7 дюймах w.c. /17 mbar, рычаг стержня отключили, и провентилировали сразу к атмосфере используя 3/4 или 1 дюйма/сброс 19 или 25 mm.
